5 Подключение к источнику питания
VEGABAR 52 • Foundation Fieldbus - с климатической компенсацией
36789-R
U-130320
I²C
Display
Typ:
1 2
5 6 7 8
Bus
Sim.
4
5
6
1
2
3

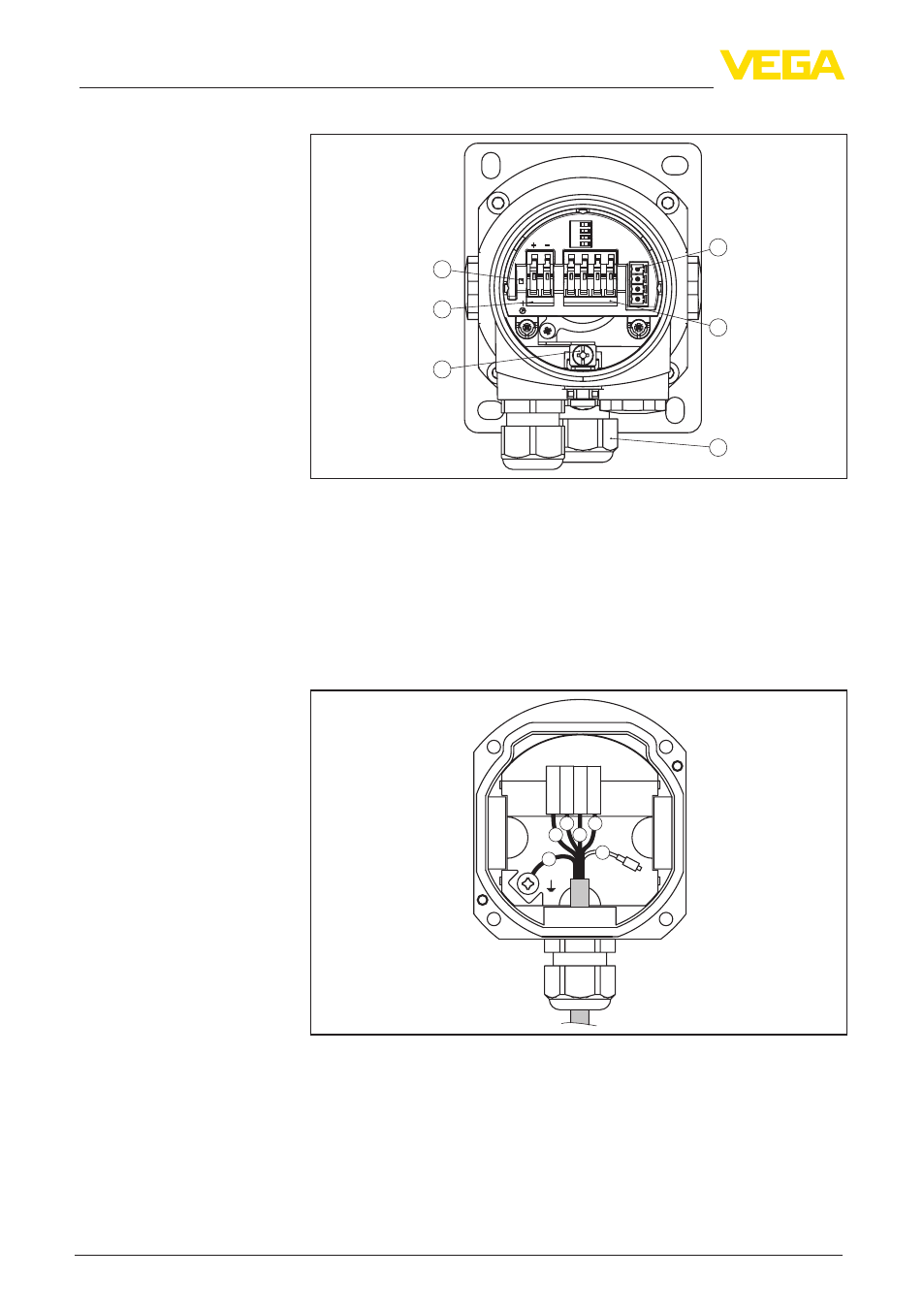

Рис. 19: Отсек электроники и подключения (однокамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Пружинные контакты для подключения выносного индикатора
VEGADIS 61
3 Кабельный ввод к датчику
4 Клемма заземления для подключения экрана кабеля
5 Контакты для подключения Foundation Fieldbus
6 Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
1 2 3 4
6
3
4
1
2
5
Рис. 20: Подключение датчика в цоколе корпуса
1 Коричневый
2 Голубой
3 Желтый
4 Белый
5 Экранирование
6 Капилляр для выравнивания давления
Отсек электроники и
подключения
Клеммный отсек в цоко-
ле корпуса
