38
5 Подключение к источнику питания
VEGADIF 65 • 4 … 20 mA
36236-R
U-130606
1
1 2
4...20mA
Display

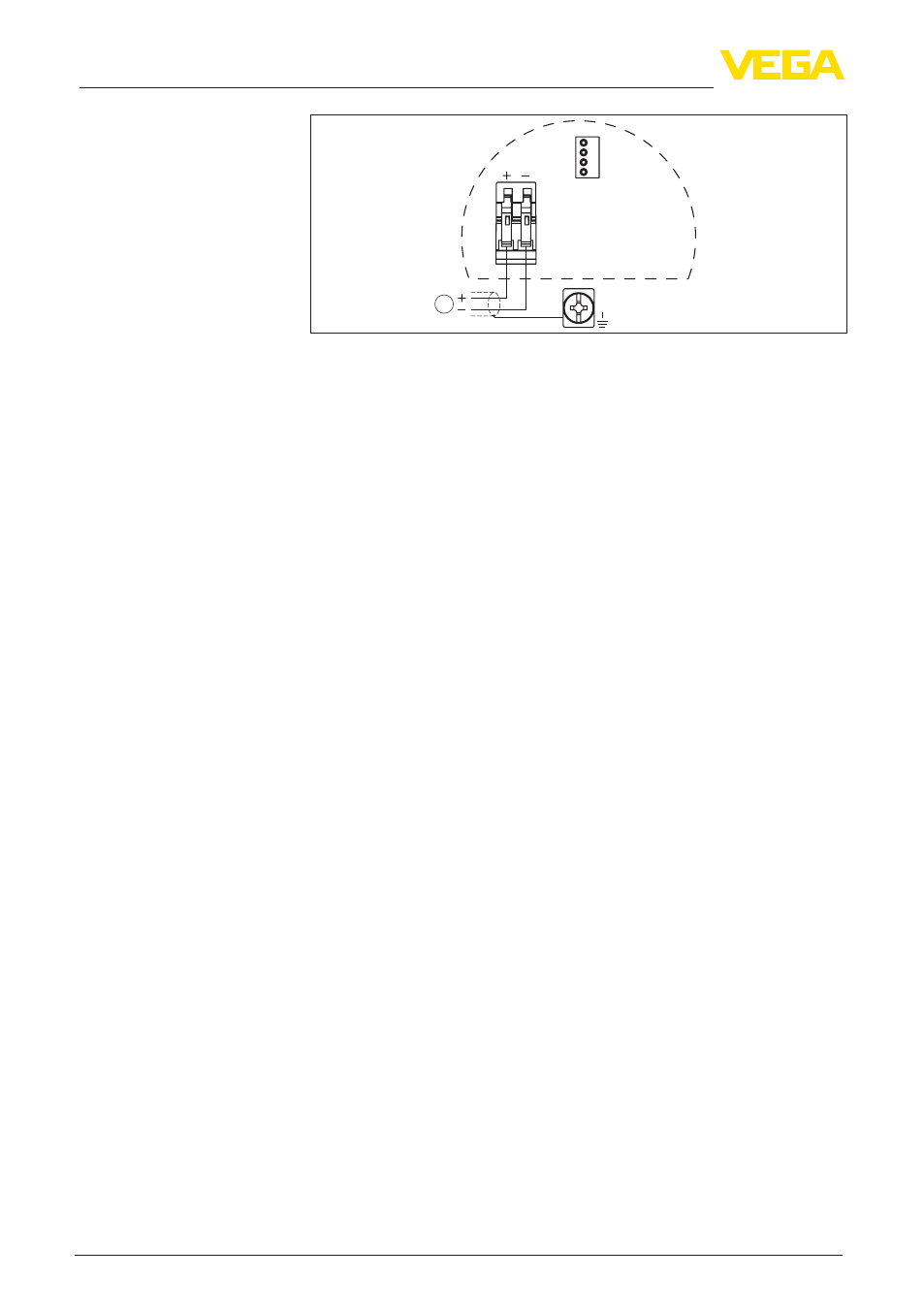

Рис. 40: Схема подключения выносной электроники
1 Питание/Выход сигнала
5.6 Фаза включения
После подключения VEGADIF 65 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
•
Кратковременный (10 сек.) скачок выходного сигнала до
установленного значения отказа
Затем выдается соответствующий токовый сигнал (значение
соответствует действительному уровню и уже выполненным
установкам, например заводской установке).
Схема подключения
выносной электроники
Фаза включения
