36
5 Подключение к источнику питания
VEGADIF 65 • 4 … 20 mA
36236-R
U-130606
5.3 Однокамерный корпус
2
1
Display
4...20mA
1 2

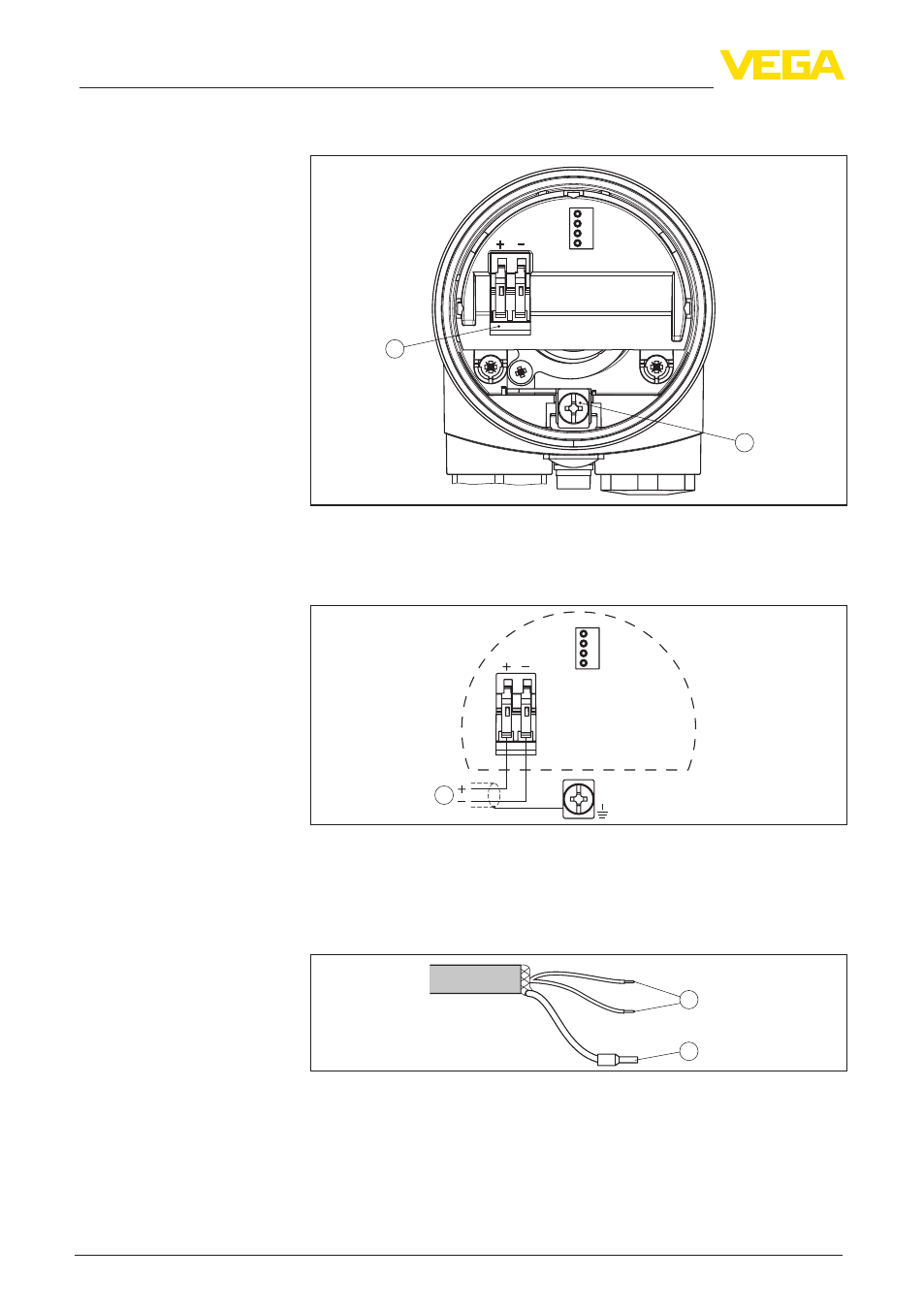

Рис. 35: Отсек электроники и подключения (однокамерный корпус)
1 Пружинные контакты для источника питания
2 Клемма заземления для подключения экрана кабеля
1
1 2
4...20mA
Display
Рис. 36: Схема подключения (однокамерный корпус)
1 Питание/Выход сигнала
5.4 Исполнение IP 66/IP 68, 1 bar
1
2
Рис. 37: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
Отсек электроники и
подключения
Схема подключения
Назначение прово-
дов соединительного
кабеля
