5 Подключение к источнику питания
VEGADIF 65 • 4 … 20 mA
36236-R
U-130606
5.5 Выносной корпус при исполнении IP 68
2
3
Display
4...20mA
1 2
1

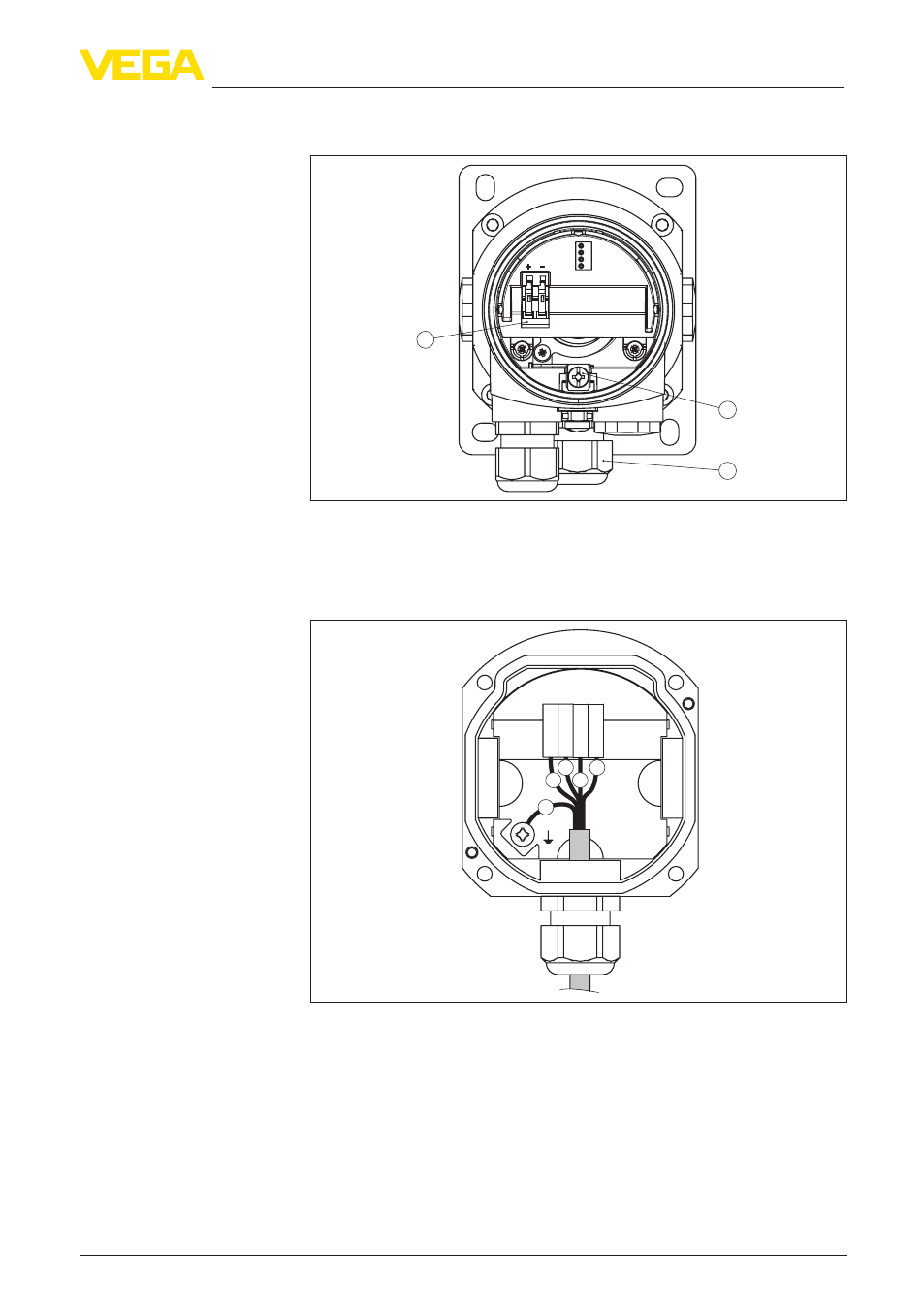

Рис. 38: Отсек электроники и подключения
1 Пружинные контакты для источника питания
2 Клемма заземления для подключения экрана кабеля
3 Кабельный ввод к датчику
1 2 3 4
3
4
1
2
5
Рис. 39: Подключение датчика в цоколе корпуса
1 Коричневый
2 Голубой
3 Желтый
4 Белый
5 Экранирование
Отсек электроники
и подключения для
питания
Клеммный отсек в цоко-
ле корпуса для подклю-
чения датчика
