11 Приложение
POINTRAC 31 • 8/16 mA/HART - четырехпроводный
39411-R
U-130731
L

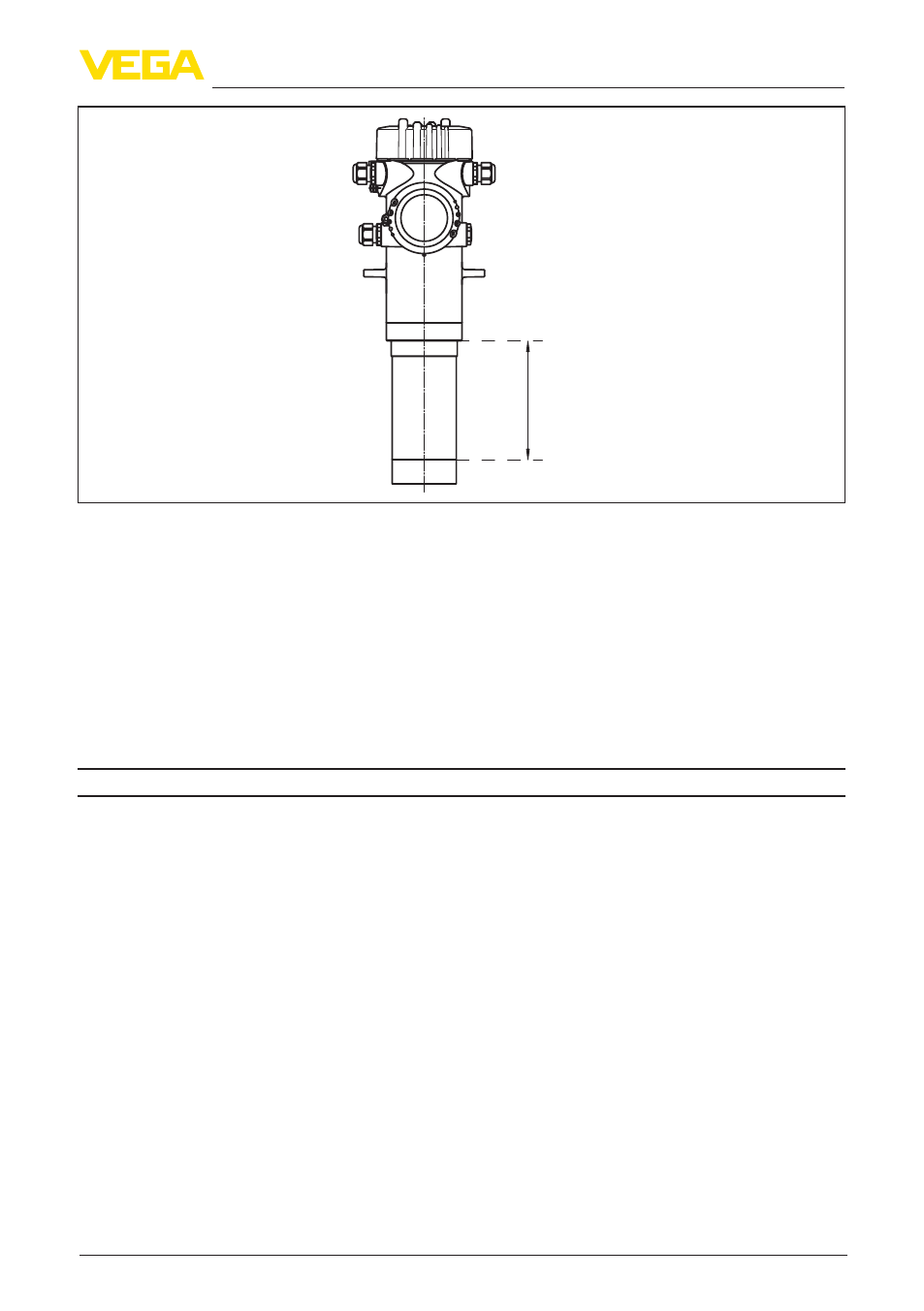

Рис. 18: Данные для входной величины
L Диапазон измерения (диапазон, в котором должна лежать точка переключения)
Диапазон измерения
152 мм (6 in) или 304 мм (12 in)
Аналоговый вход
Ʋ Вид входа
4 … 20 mA, пассивный
Ʋ Внутренняя нагрузка
250 Ω
Переключающий вход
Ʋ Тип входа - открытый коллектор
10 mA
Ʋ Тип входа - релейный контакт
100 mA
Выходная величина
Выходные сигналы
8/16 mA/HART - активный; 8/16 mA/HART -
многоточечный
Напряжение на клеммах (пассивный
режим)
9 … 30 V DC
Защита при коротком замыкании
Имеется
Развязка по напряжению
Имеется
Сигнал неисправности - токовый
выход (устанавливаемый)
22 mA, < 3,6 mA
Макс. выходной ток
22 mA
Пусковой ток
≤ 3,6 mA
Нагрузка
Ʋ 8/16 mA/HART - активный
< 500 Ω
Ʋ 8/16 mA/HART - искробезопасный < 300 Ω
Демпфирование (63 % входной вели-
чины)
Рассчитывается устройством автоматически
Выходные значения HART
