6 Начальная установка с помощью модуля индикации и настройки
POINTRAC 31 • 8/16 mA/HART - четырехпроводный
39411-R
U-130731
6.2 Система настройки
1
2

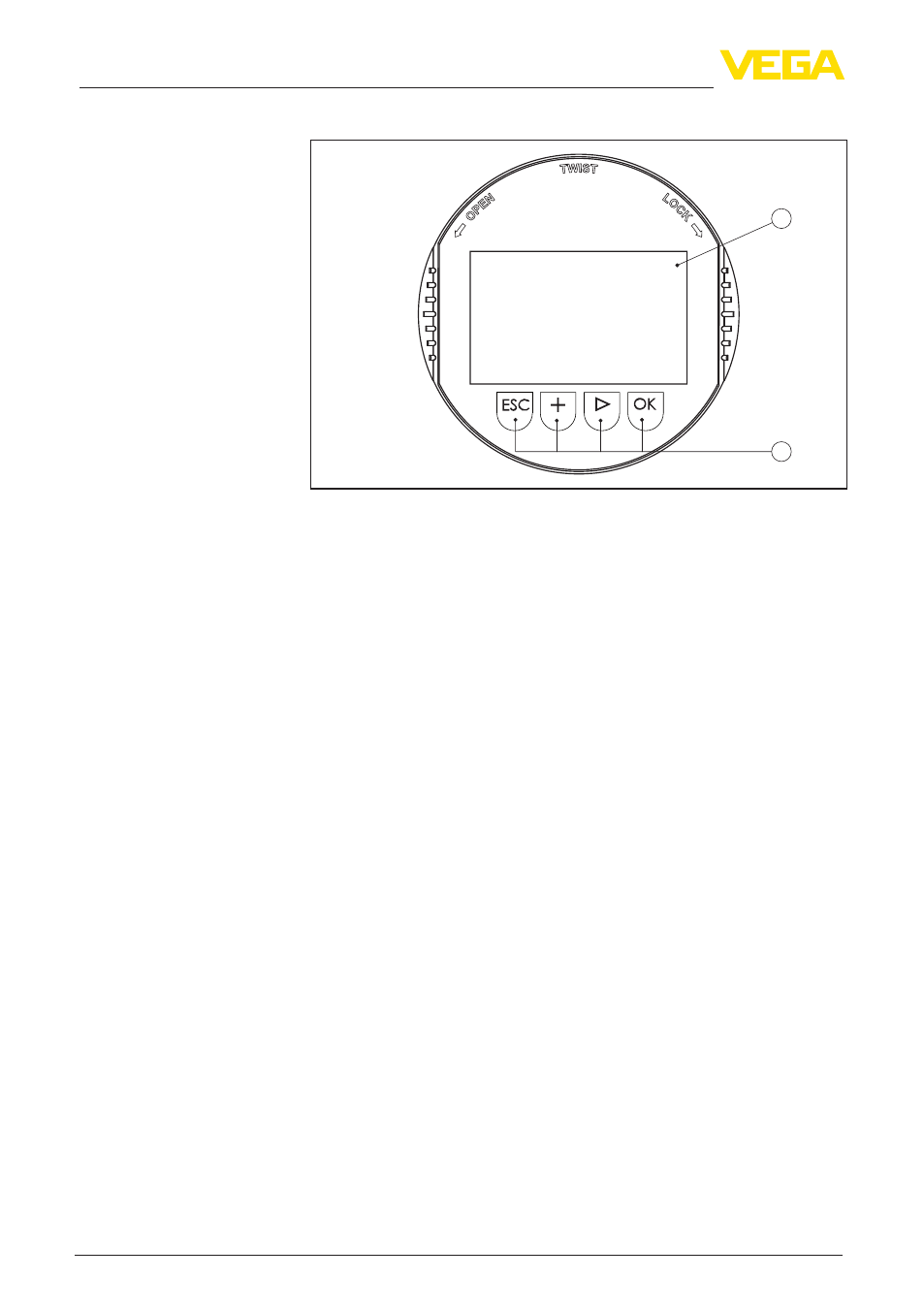

Рис. 13: Элементы индикации и настройки
1 ЖК-дисплей
2 Клавиши настройки
•
Клавиша [OK]:
– переход к просмотру меню
– подтверждение выбора меню
– редактирование параметра
– сохранение значения
•
Клавиша [->]:
– изменение представления измеренного значения
– перемещение по списку
– выбор позиции для редактирования
•
Клавиша [+]:
– изменение значения параметра
•
Клавиша [ESC]:
– отмена ввода
– возврат в меню уровнем выше
Прибор настраивается с помощью четырех клавиш и меню
на дисплее модуля индикации и настройки. Функции клавиш
показаны на рисунке выше. Через 60 минут после последнего
нажатия любой клавиши автоматически происходит возврат
к индикации измеренных значений. Введенные значения, не
подтвержденные нажатием [OK], будут потеряны.
6.3 Параметрирование
Путем соответствующего параметрирования устройство
настраивается на условия применения. Параметрирование
выполняется через операционное меню.
Главное меню разделено на пять зон со следующими функциями:
Функции клавиш
Система настройки
Главное меню
