22
5 Подключение к источнику питания
POINTRAC 31 • 8/16 mA/HART - четырехпроводный
39411-R
U-130731
5 6 7 8
2
3
4
1
2
+
( )
(-)
1

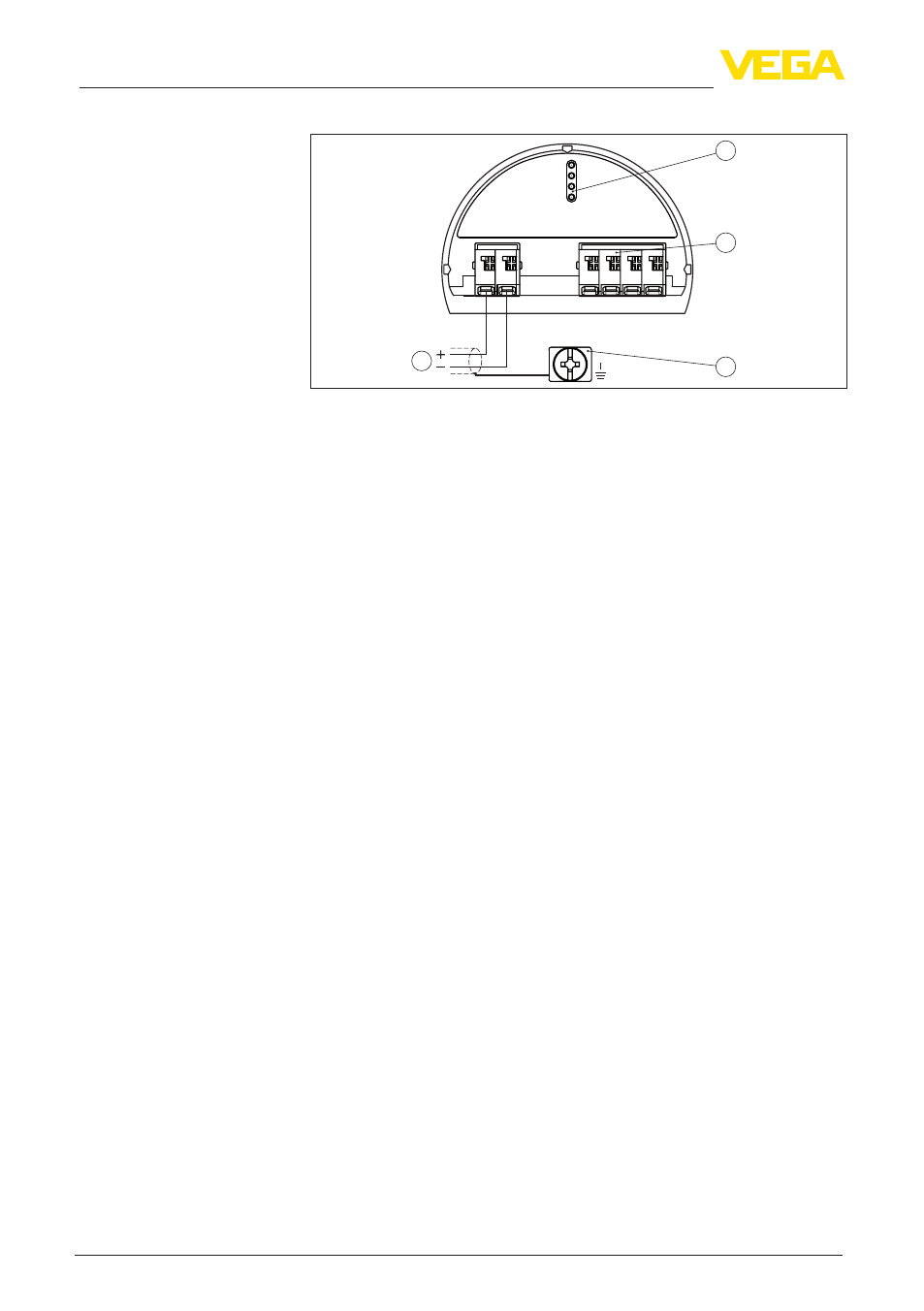

Рис. 11: Отсек настройки и подключения (Ex ia) у устройств с
искробезопасным токовым выходом
1 Соединительные клеммы для искробезопасного выхода сигнала
8/16 mA/HART многоточечного активного (не для исполнений Ex-d)
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
3 Клеммы для подключения выносного устройства индикации и
настройки
4 Клемма заземления
Отсек настройки и под-
ключения (устройства
с искробезопасным
токовым выходом)
