64
10 Приложение
VEGABAR 51 • Profibus PA
36714-R
U-130320
Код со-
стояния
Описание по норме Profibus Возможные причины
0 x 48 uncertain substitute set – Включить моделирование
– Замещающее значение безаварийного отказа (Failsafe-
Mode = "Fsafe value")
0 x 4c uncertain - initial value Замещающее значение безаварийного отказа (Failsafe-Mode
= "Last valid value" и еще нет достоверного измеренного значе-
ния после включения)
0 x 51 uncertain - sensor; conversion
not accurate - low limited
Значение датчика < нижнего предела
0 x 52 uncertain - sensor; conversion
not accurate - high limited
Значение датчика > верхнего предела
0 x 80 good (non-cascade) - OK OK
0 x 84 good (non-cascade) - active
block alarm
Static revision (FB, TB) changed (активно в течение 10 сек. по-
сле того, как был записан параметр статической категории)
0 x 89 good (non-cascade) - active
advisory alarm - low limited
Lo-Alarm
0 x 8a good (non-cascade) - active
advisory alarm - high limited
Hi-Alarm
0 x 8d good (non-cascade) - active
critical alarm - low limited
Lo-Lo-Alarm
0 x 8e good (non-cascade) - active
critical alarm - high limited
Hi-Hi-Alarm
10.3 Размеры
На следующих чертежах показаны только некоторые из возможных исполнений. Чертежи с
размерами можно также загрузить с сайта www.vega.com через "Downloads" и"Drawings".
Устройства с выходом 4 … 20 mA не имеют двухкамерного исполнения корпуса
Пластиковый корпус
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 84 mm (3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
1 2
ø 79 mm
(3.31")

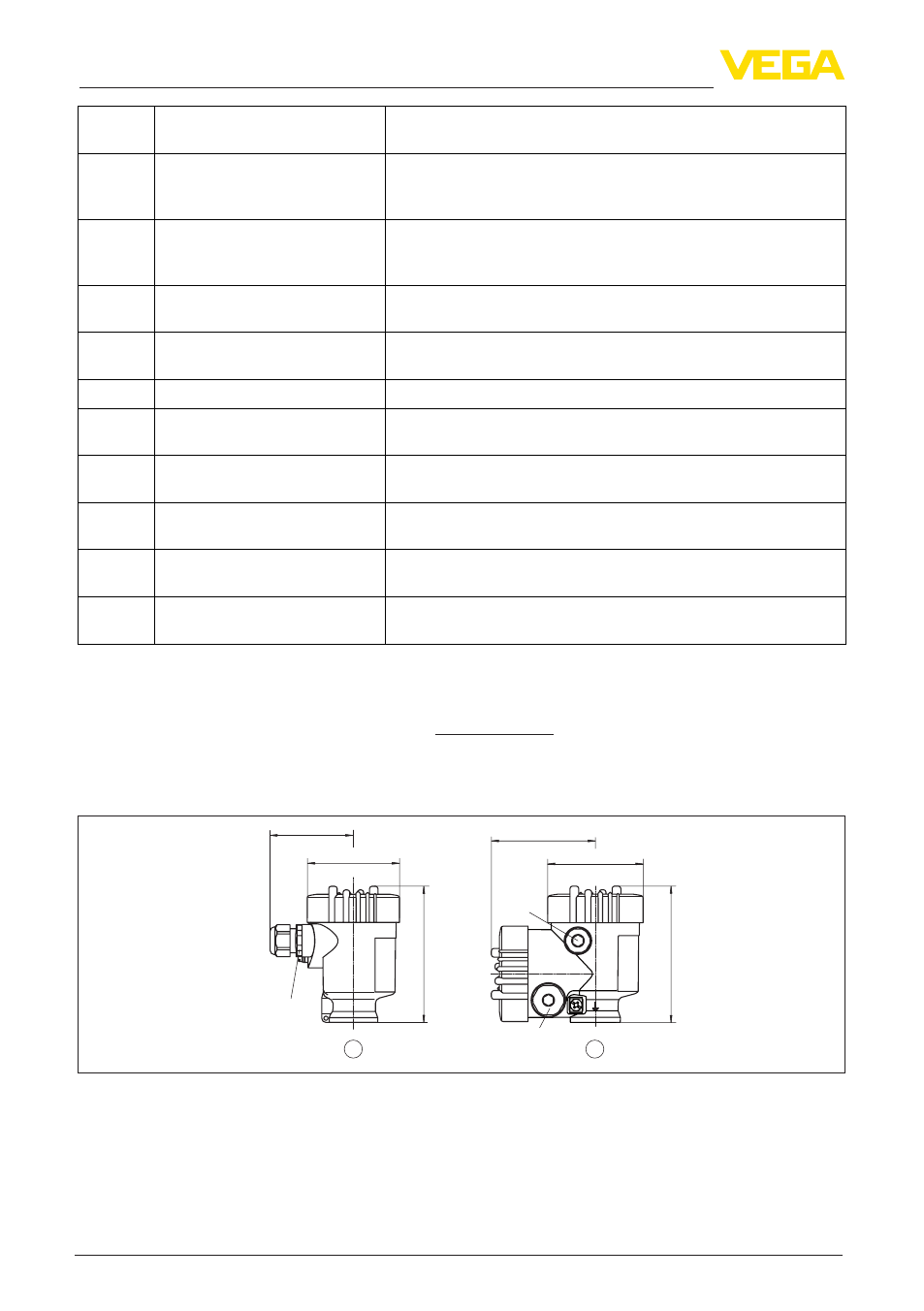

Рис. 35: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение
2 Двухкамерное исполнение
