10 Приложение
VEGABAR 51 • Profibus PA
36714-R
U-130320
Примечание:
При использовании файла GSD со спецификацией профиля на ПЛК будет
перенесено как значение PA-OUT, так и значение температуры (см. блок-схему
"Циклическая передача данных").

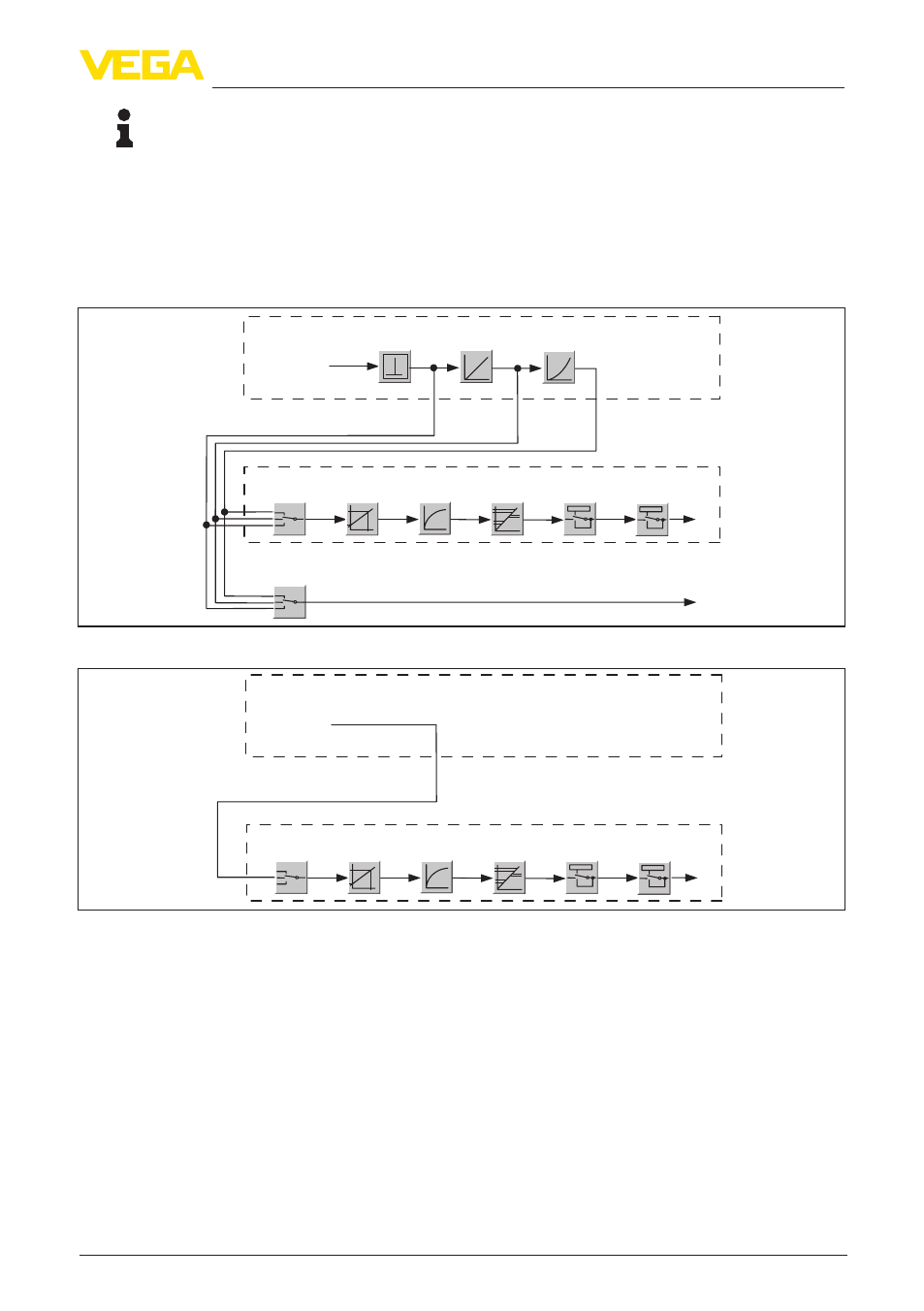

Циклическая передача данных
Во время работы Мастер класса 1 (напр., ПЛК) циклически считывает данные измерений
из датчика. На представленной ниже блок-схеме видно, к каким данным имеет доступ
контроллер.
bar % Lin%
Min-Max
adjustment Linearization
PROFIBUS PA-output
Primary
Value
Secondary
Value 1
Secondary
Value 2
Target
Mode
Failure
mode
Alarms Scaling
Source for
scaling
t
i
Damping
Sensor
characteristics
PA-Out
TB
FB
Select additional cyclic
value
Sensor mounting
correction
Рис. 28: VEGABAR 51: Блок-схема со значением AI (PA-OUT) и дополнительным циключеским значением
PROFIBUS PA-output
Target
Mode
Failure
mode
Alarms Scaling
Source for
scaling
t
i
Damping
Sensor
characteristics
PA-Out
°C
TB
FB 2
Рис. 29: VEGABAR 51: Блок-схема со значением температуры
Модули датчиков PA
Для циклической передачи данных VEGABAR 51 имеет следующие модули:
•
AI (PA-OUT)
– Значение PA-OUT функционального блока FB1 после пересчета
•
Температура
– Значение PA-OUT функционального блока FB2 после пересчета
•
Additional Cyclic Value
– Дополнительное циклическое значение (зависит от источника)
•
Free Place
