10 Приложение
VEGABAR 51 • Profibus PA
36714-R
U-130320
Вес прибл.
0,8 … 8 кг (1.764 … 17.64 lbs), в зависимости от типа
присоединения
Выходная величина
Выходной сигнал
Цифровой выходной сигнал, формат по IEEE-754
Адрес датчика
126 (заводская установка)
Значение тока
10 mA, ±0.5 mA
Динамическая характеристика выхода
Время запуска прибл.
10 s
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

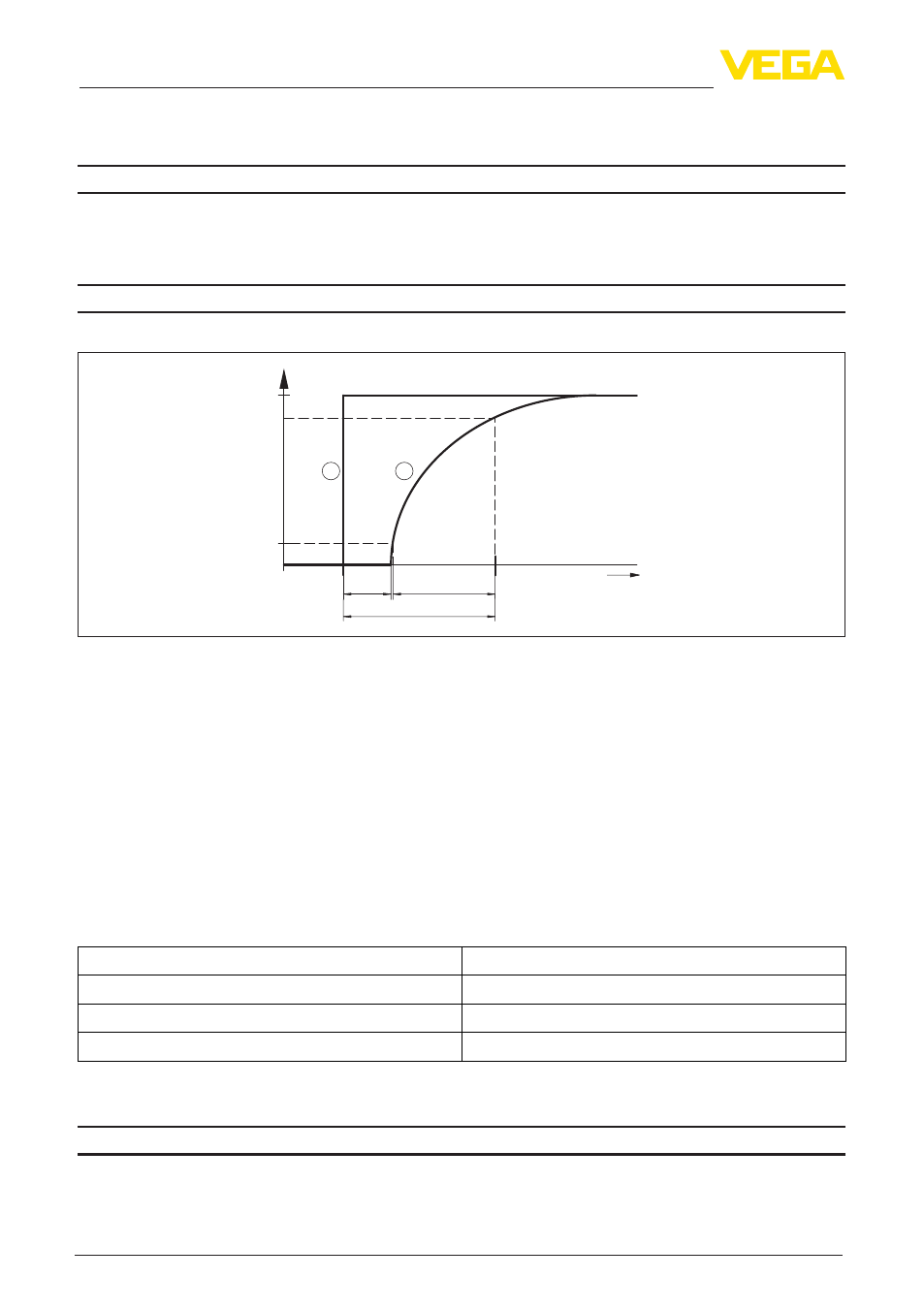

Рис. 26: Скачкообразное изменение параметров процесса, время нечувствительности t
T
, время
нарастания t
A
и время реакции на скачок t
S
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности
≤ 150 ms
Время нарастания сигнала
≤ 100 ms (10 … 90 %)
Время реакции на скачок
≤ 250 ms (ti: 0 s, 10 … 90 %)
К этому нужно добавить время реакции изолирующей диафрагмы. Оно варьируется в
пределах от < 1 s для исполнений с компактной диафрагмой до нескольких секунд для
исполнений с капиллярами.
Пример: Фланцевая изолирующая диафрагма DN 80, силиконовое заполняющее масло KN
2.2, длина капилляра 10 м, диапазон измерения 1 bar
Температура процесса
Время реакции
40 °C
прибл. 2 s
20 °C
прибл. 3 s
-20 °C
прибл. 11 s
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Входная величина
Установка
Диапазон установки Min./Max. относительно номинального диапазона:
