10 Приложение
VEGABAR 55 • Profibus PA
36735-R
U-130320
VEGABAR 55, гигиеническое присоединение 1
78 mm (3
5
/
64
")
78 mm (3
5
/
64
")
ø 64 mm
(2
33
/
64
")
78 mm (3
5
/
64
")
ø 91 mm
(3
37
/
64
")
ø 78 mm
(3
5
/
64
")
ø 85 mm
(3
11
/
32
")
ø 73 mm
(2
7
/
8
")
78 mm (3
5
/
64
")
LA
CA/CF
CB
SB
SA

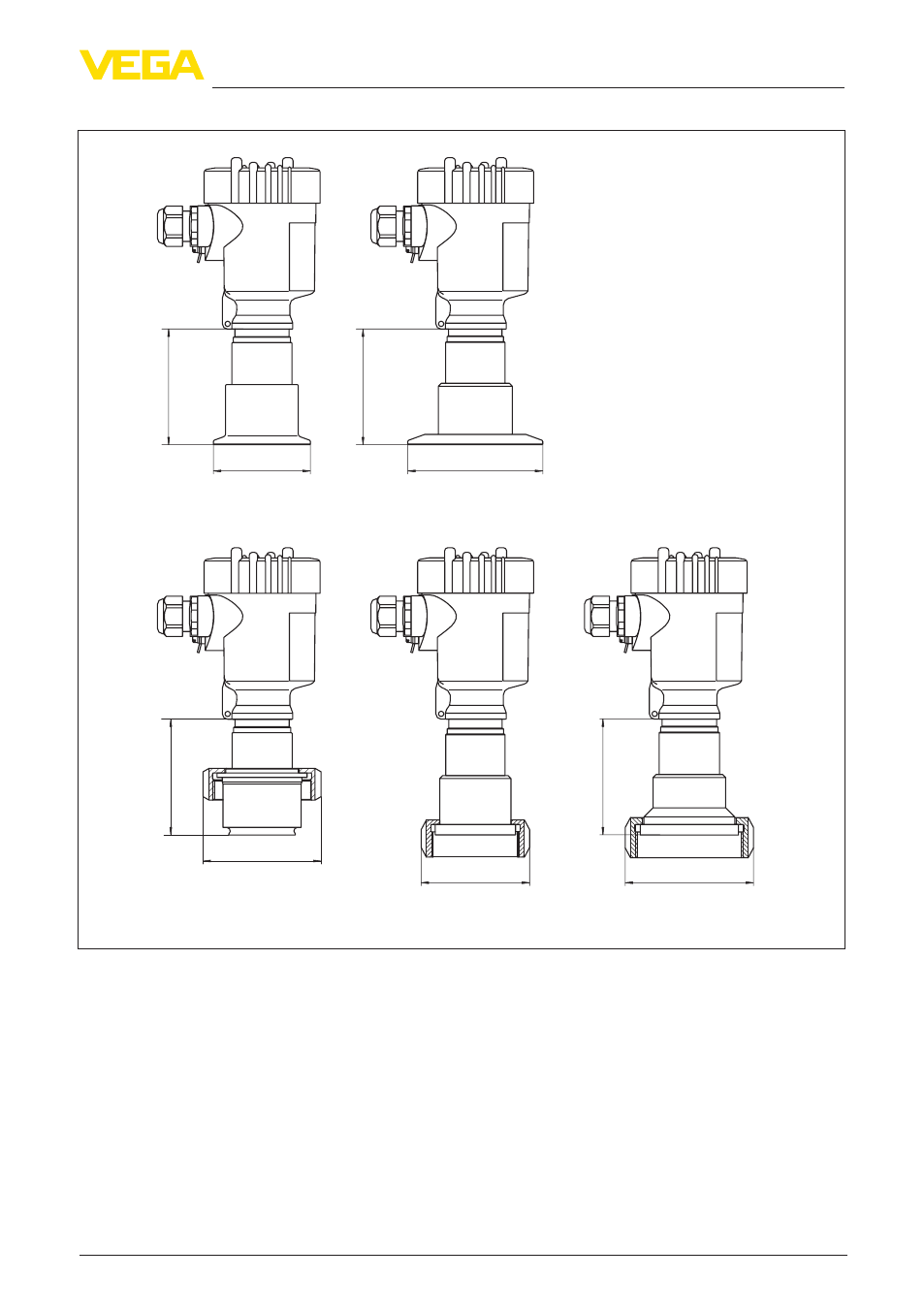

Рис. 44: VEGABAR 55, гигиеническое присоединение: CA/CF = зажим 2"/зажим 2½" по DIN 32676,
ISO 2852/316L CB = зажим 3", LA = гигиеническое присоединение со шлицевой накидной гайкой F40, SA =
SMS DN 38, SB = SMS DN 51
