10 Приложение
VEGABAR 55 • Profibus PA
36735-R
U-130320
Ʋ Смотровое окошко в крышке
корпуса для модуля индикации и
настройки
Поликарбонат (внесен в список UL-746-C)
Ʋ Клемма заземления 316Ti/316L
Ʋ Токопроводящее соединение Между клеммой заземления и присоединением
Ʋ Соединительный кабель между
чувствительным элементом и
выносным корпусом электроники у
исполнения IP 68
PUR
Ʋ Крепление типового шильдика на
соединительном кабеле
Твердый полиэтилен
Ʋ Соединительный кабель у исполне-
ния IP 68 1 bar
PE, PUR
Вес прибл. 0,8 … 8 кг (1.764 … 17.64 lbs), в зависимости от типа
присоединения
Выходная величина
Выходной сигнал
Цифровой выходной сигнал, формат по IEEE-754
Адрес датчика 126 (заводская установка)
Значение тока 10 mA, ±0.5 mA
Динамическая характеристика выхода
Время запуска прибл.
10 s
90 %
100 %
10 %
t
t
T A
t
t
S
2 1

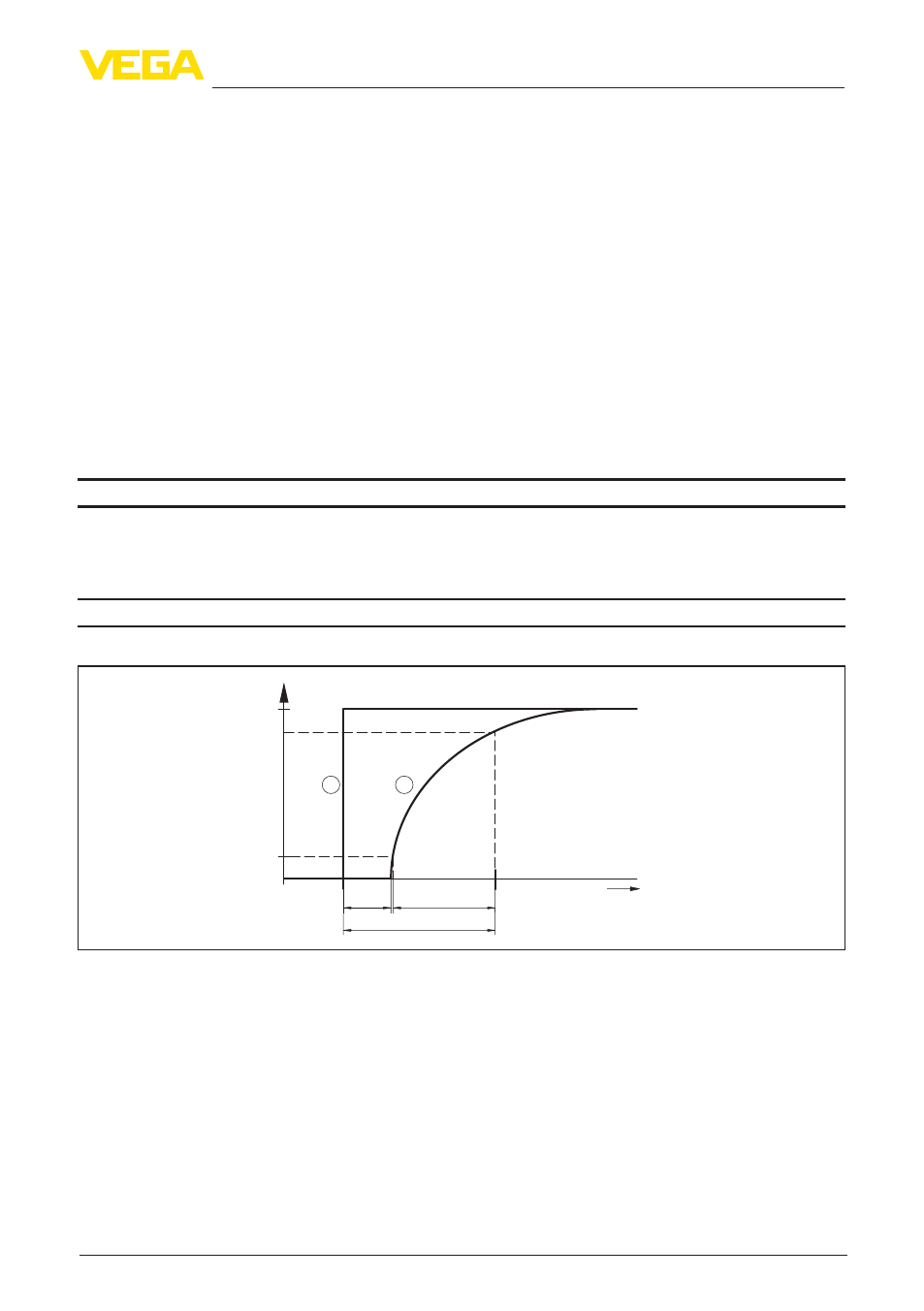

Рис. 27: Скачкообразное изменение параметров процесса. t
T
: время нечувствительности; t
A
: время
нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
Время нечувствительности ≤ 150 ms
Время нарастания сигнала ≤ 100 ms (10 … 90 %)
Время реакции на скачок ≤ 250 ms (ti: 0 s, 10 … 90 %)
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
