10 Приложение
VEGABAR 55 • Profibus PA
36735-R
U-130320
однозначный идентификационный номер (ID-номер). Этот ID-номер содержится также
в имени соответствующего файла GSD. Уровнемеру VEGABAR 55 присвоен ID-номер
0 x 076F(hex), и ему соответствует файл GSD BR__076F.GSD. Дополнительно к файлу
GSD со спецификацией устройства определенного производителя PNO предоставляет
также общий файл GSD со спецификацией профиля. Для VEGABAR 55 используется общий
файл GSD PA139701.GSD. При использовании общего файла GSD необходимо с помощью
соответствующего драйвера устройства DTM перенастроить датчик на идентификационный
номер по спецификации профиля. По умолчанию датчик работает с ID-номером по
спецификации производителя.
Примечание:
При использовании файла GSD со спецификацией профиля на ПЛК будет
перенесено как значение PA-OUT, так и значение температуры (см. блок-схему
"Циклическая передача данных").

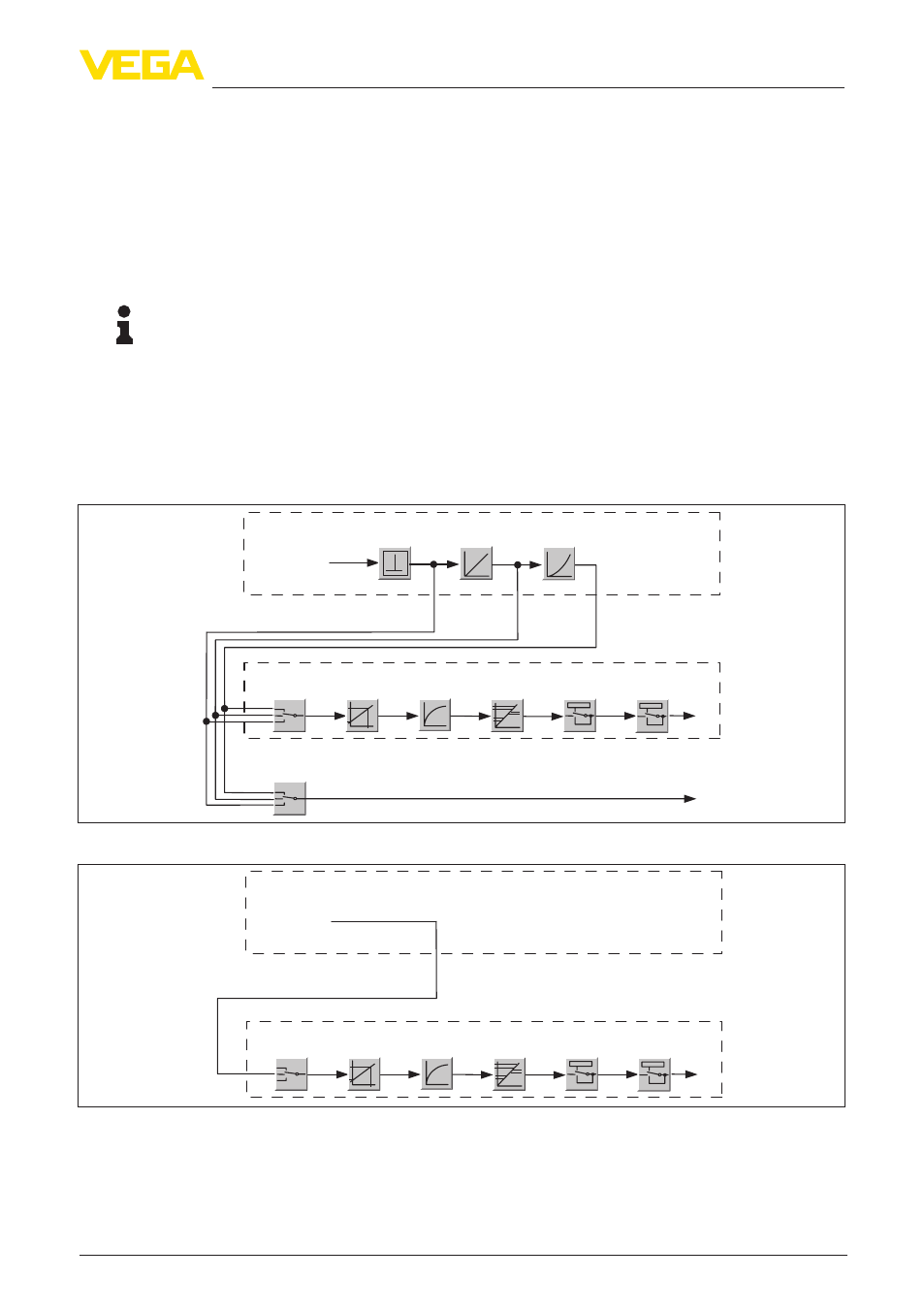

Циклическая передача данных
Во время работы Мастер класса 1 (напр., ПЛК) циклически считывает данные измерений
из датчика. На представленной ниже блок-схеме видно, к каким данным имеет доступ
контроллер.
bar
%
Lin%
Min-Max
adjustment
Linearization
PROFIBUS PA-output
Primary
Value
Secondary
Value 1
Secondary
Value 2
Target
Mode
Failure
mode
Alarms
Scaling
Source for
scaling
t
i
Damping
Sensor
characteristics
PA-Out
TB
FB
Select additional cyclic
value
Sensor mounting
correction
Рис. 29: VEGABAR 55: Блок-схема со значением AI (PA-OUT) и дополнительным циключеским значением
PROFIBUS PA-output
Target
Mode
Failure
mode
Alarms
Scaling
Source for
scaling
t
i
Damping
Sensor
characteristics
PA-Out
°C
TB
FB 2
Рис. 30: VEGABAR 55: Блок-схема со значением температуры
Модули датчиков PA
Для циклической передачи данных VEGABAR 55 имеет следующие модули:
