10 Приложение
VEGABAR 67 • Foundation Fieldbus - с климатической компенсацией
39446-R
U-130320
Корпус со степенью защиты IP 66/IP 68 (1 bar)
117 mm (4.61"
)
120 mm (4.72"
)
~ 103 mm
(4.06")
~ 105 mm (4.13")
ø 77 mm
(3.03")
116 mm (4.57"
)
~ 150 mm (5.91")
ø 84 mm (3.31")
ø 84 mm
(3.31")
~ 93 mm
(3.66")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
M20x1,5
M20x1,5/
½ NPT
M16x1,5
4 2 3
M20x1,5 M20x1,5
1

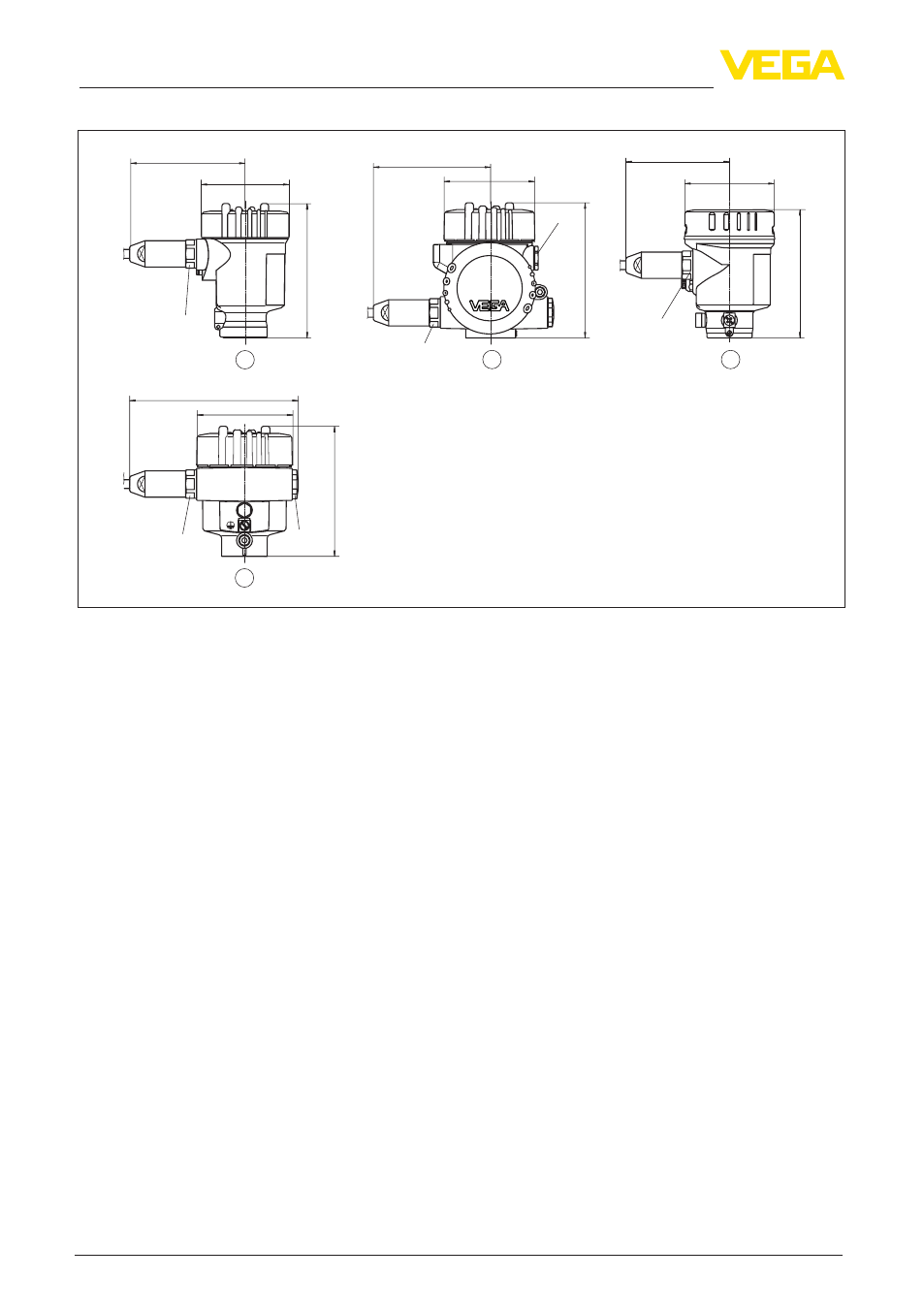

Рис. 36: Корпуса в исполнении IP 66/IP 68, 1 bar (с установленным модулем индикации и настройки корпус
выше на 9 мм/0.35 in)
1 Корпус из нержавеющей стали
2 Литой корпус из нержавеющей стали
3 Алюминиевый двухкамерный корпус
4 Алюминиевый корпус
