Инструкция по эксплуатации VEGA VEGABAR 67 Foundation Fieldbus - climate compensated
Страница 54
54
10 Приложение
VEGABAR 67 • Foundation Fieldbus - с климатической компенсацией
39446-R
U-130320
Ʋ Соединительный кабель между
корпусом IP 68 и выносной элек-
троникой
PUR, FEP, PE
Ʋ Крепление типового шильдика на
кабеле (исполнение IP 68)
Твердый полиэтилен
Вес прибл.
Ʋ Основной вес
0,7 кг (1.543 lbs)
Ʋ Несущий кабель
0,1 кг/м (0.07 lbs/ft)
Ʋ Соединительная трубка
1,5 кг/м (1 lbs/ft)
Ʋ Натяжной зажим
0,2 кг (0.441 lbs)
Ʋ Резьбовое соединение
0,4 кг (0.882 lbs)
Длина
Ʋ Соединительная трубка
0,25 … 6 м (0.82 … 19.69 ft)
Выходная величина
Выход
Ʋ Сигнал
цифровой выходной сигнал, протокол Foundation
Fieldbus
Ʋ физический слой
по IEC 61158-2
Channel Numbers
Ʋ Channel 1
Primary value
Ʋ Channel 2
Secondary value 1
Ʋ Channel 3
Secondary value 2
Ʋ Channel 4
Temperature value
Скорость передачи
31,25 Кбит/с
Значение тока
10 mA, ±0.5 mA
Динамическая характеристика выхода
Время запуска прибл.
10 s
90 %
100 %
10 %
t
t
T
A
t
t
S
2
1

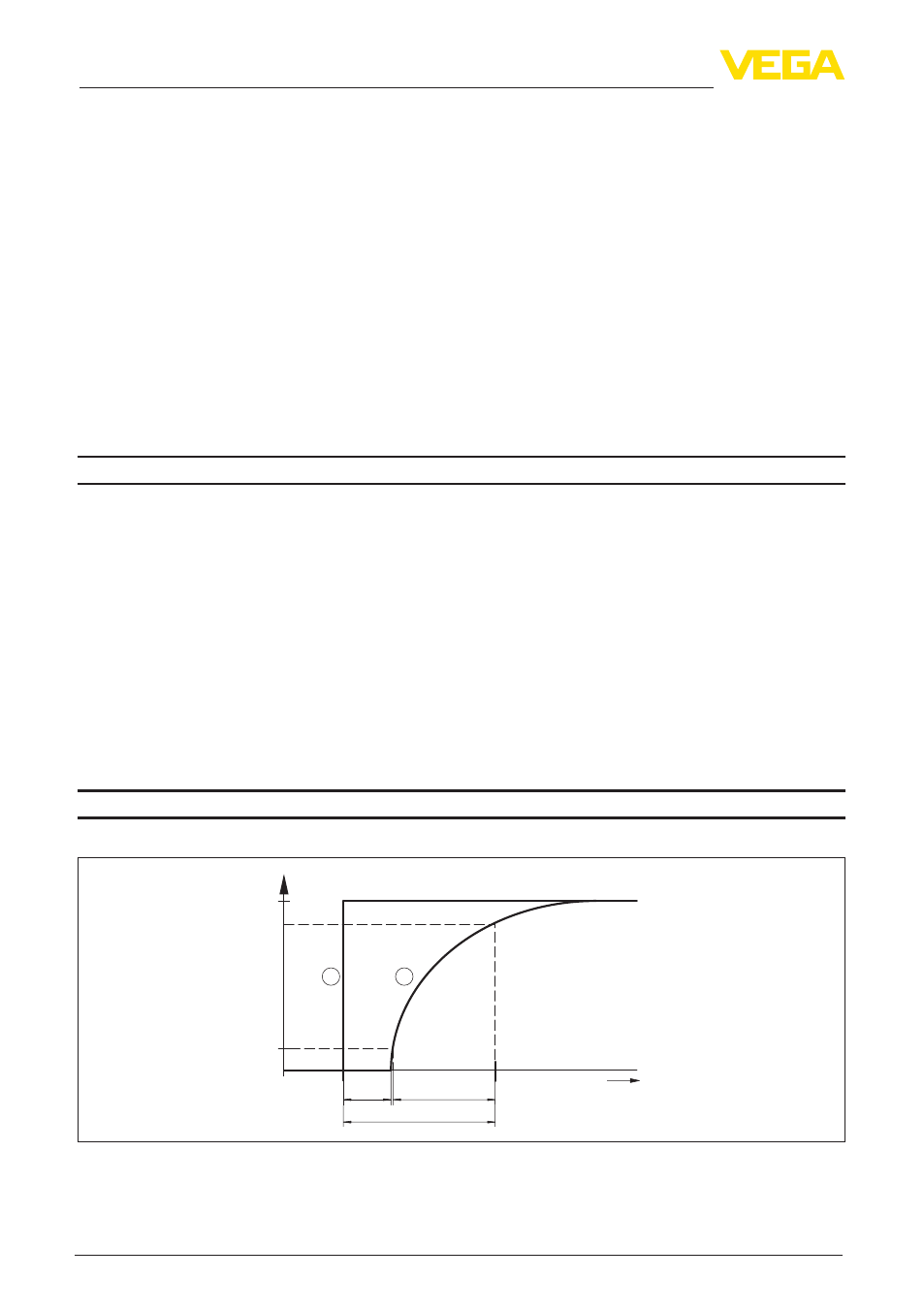

Рис. 31: Скачкообразное изменение параметров процесса. t
T
: время нечувствительности; t
A
: время
нарастания; t
S
: время реакции на скачкообразное изменение
1 Параметр процесса
2 Выходной сигнал
