4 Монтаж
VEGABAR 67 • Foundation Fieldbus - с климатической компенсацией
39446-R
U-130320
4.4 Монтаж прибора с резьбовым
соединением
1
2
3
4
5
6

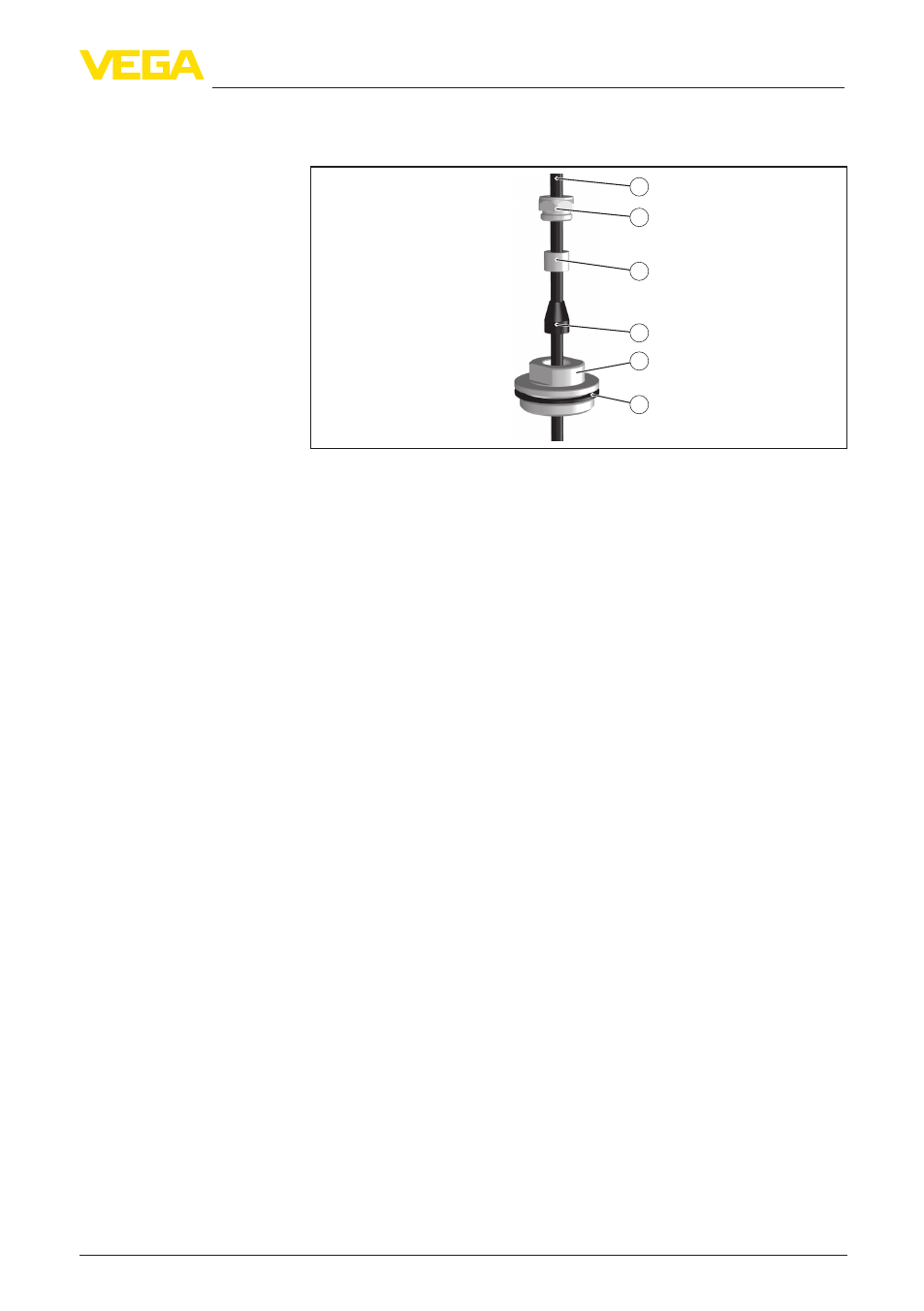

Рис. 8: Резьбовое соединение
1 Несущий кабель
2 Уплотнительный винт
3 Конусная втулка
4 Уплотнительный конус
5 Резьбовое соединение
6 Уплотнение
Для монтажа VEGABAR 67 в исполнении с резьбовым
соединением выполнить следущее:
1. Приварить штуцер к перекрытию емкости
2. Через боковой приварной штуцер G1½ или 1½ NPT опустить
VEGABAR 67 на требуемую высоту
3. Несущий кабель вставить снизу в открытое резьбовое
соединение
4. Уплотнительный конус и конусную втулку надеть на несущий
кабель и зафиксировать, затянув рукой уплотнительный
винт.
5. Соединение ввернуть в патрубок, затянуть ключом SW 30,
после чего затянуть уплотнительный винт ключом SW 19.
Для корректировки высоты:
1. Ключом SW 19 ослабить уплотнительный винт
2. Уплотнительный конус и конусную втулку переместить на
желаемую позицию на кабеле.
3. Снова затянуть уплотнительный винт
Для демонтажа выполнить описанные выше действия в
обратном порядке.
