81
11 Приложение
VEGAPULS 67 • Foundation Fieldbus
36534-R
U-121123
VEGAPULS 67, исполнение с монтажной скобой
125 mm
(4.92")
2,5 mm
(0.10")
75 mm
(2.95")
107 mm
(4.21")
115 mm
(4.53")
300 mm (11.81")
19 mm (0.75"
)
98 mm (3.86"
)
15 mm (0.59"
)
8,5 mm (0.34")
9 mm
(0.35")
85 mm
(3.35")
12 mm
(0.47")
9 mm
(0.35")
12 mm
(0.47")
170 mm
(6.69")

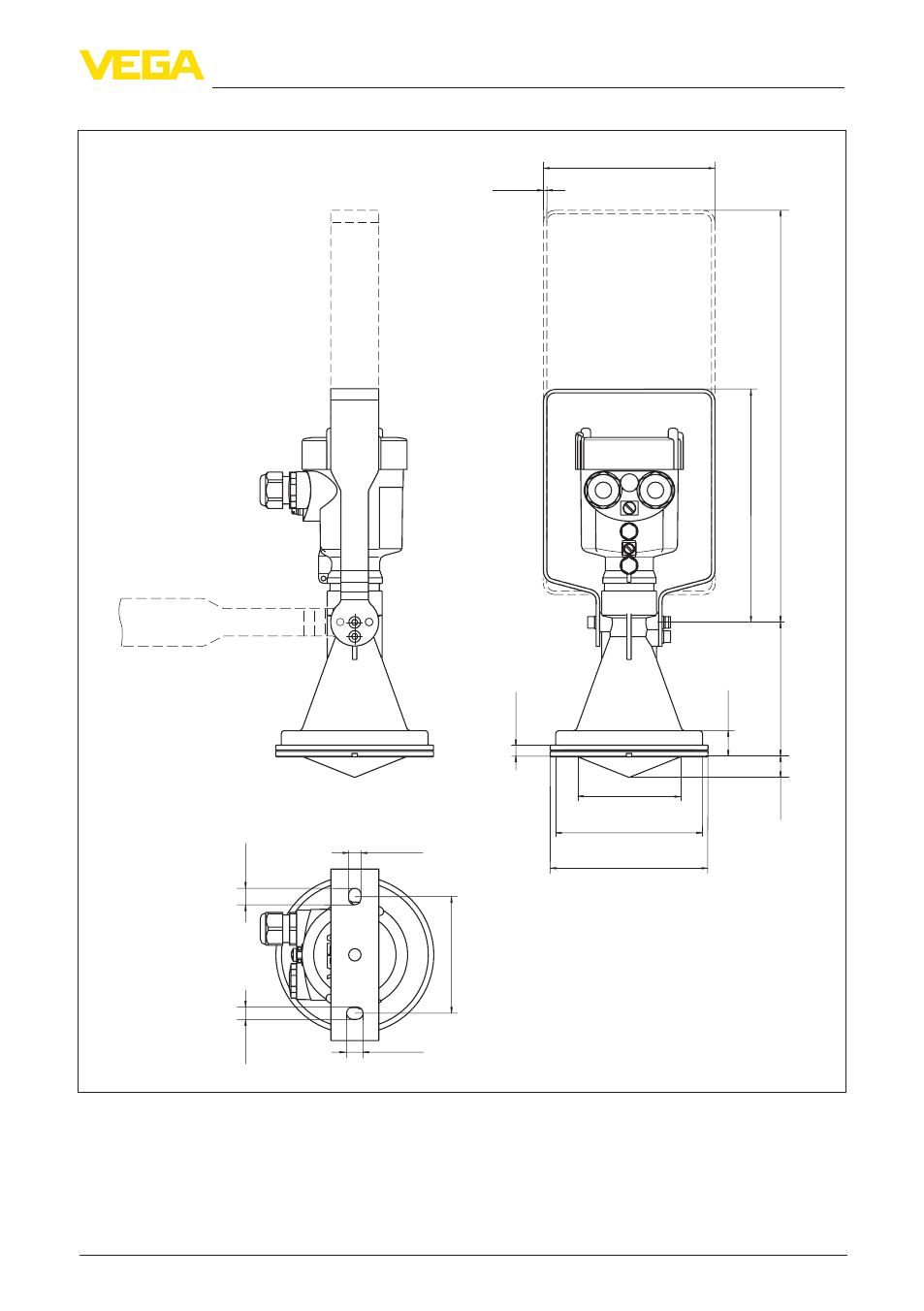

Рис. 67: VEGAPULS 67, монтажная скоба длиной 170 или 300 мм
