Входная величина
Измеряемая величина
Измеряемой величиной является расстояние между
присоединением датчика и поверхностью продукта.
Базовой плоскостью является уплотнительная по-
верхность фланца.
3
4 2
1

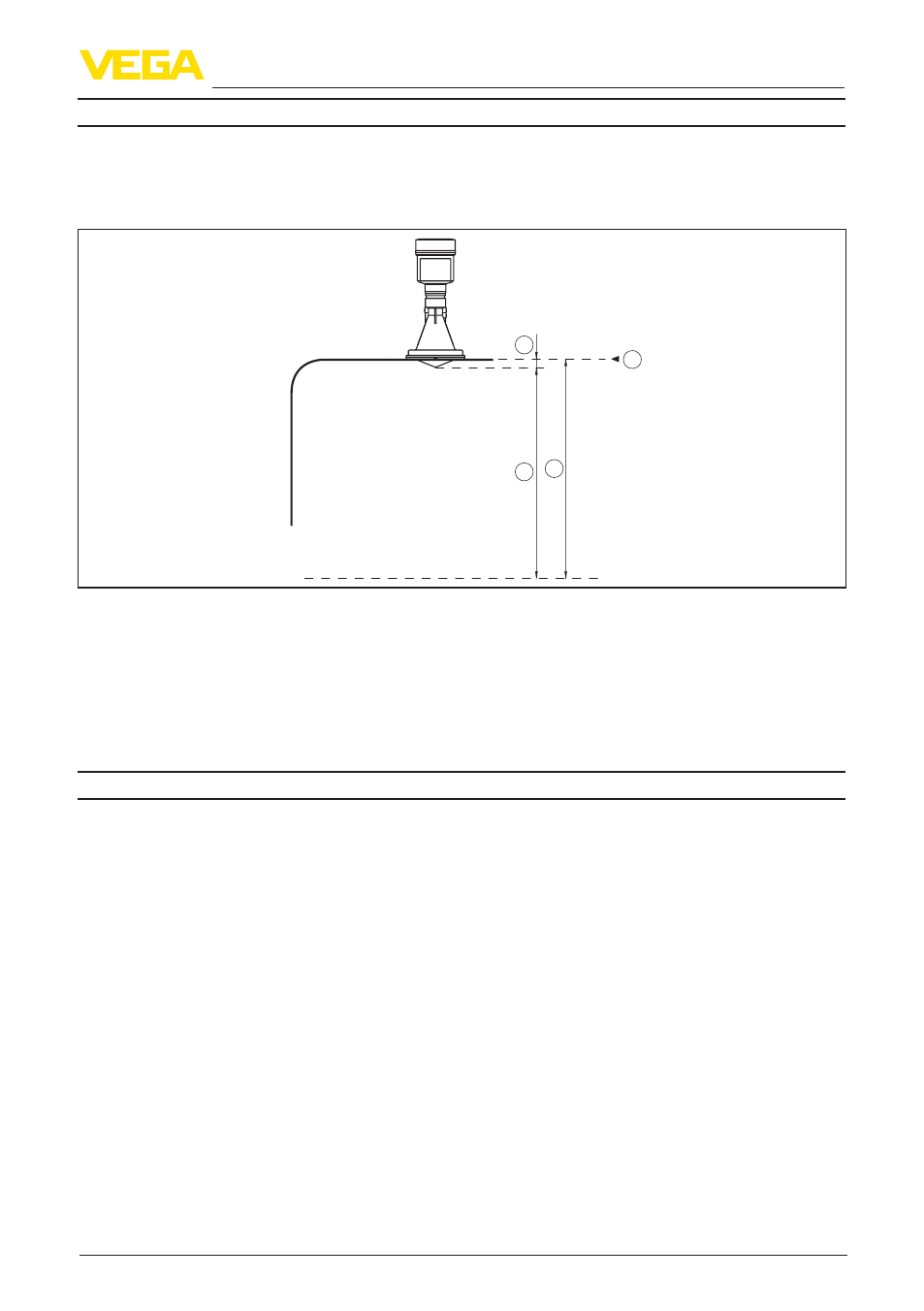

Рис. 51: Данные для входной величины
1 Базовая плоскость
2 Измеряемая величина, макс. диапазон измерения
3 Длина антенны
4 Полезный диапазон измерения
Макс. диапазон измерения 15 m (49.21 ft)
Рекомендуемый диапазон измерения до 15 м (49.21 ft)
Выходная величина
Выход
Ʋ Сигнал цифровой выходной сигнал, протокол Foundation
Fieldbus
Ʋ физический слой по IEC 61158-2
Демпфирование (63 % входной вели-
чины)
0 … 999 с, устанавливаемое
Channel Numbers
Ʋ Channel 1 Значение процесса
Ʋ Channel 8 Температура электроники
Ʋ Channel 9 Скорость счета
Скорость передачи 31,25 Кбит/с
Значение тока
Ʋ Устройство без взрывозащиты и
устройство Ex ia
10 mA, ±0.5 mA
Ʋ Устройства Ex d 16 mA, ±0,5 mA
