72
11 Приложение
VEGAPULS 67 • Foundation Fieldbus
36534-R
U-121123
автоматизации управления процессом и применяется универсально. ПИД-блоки могут быть
каскадными, если это требуется или желательно в случае различных временных констант
первичного и вторичного измерения.

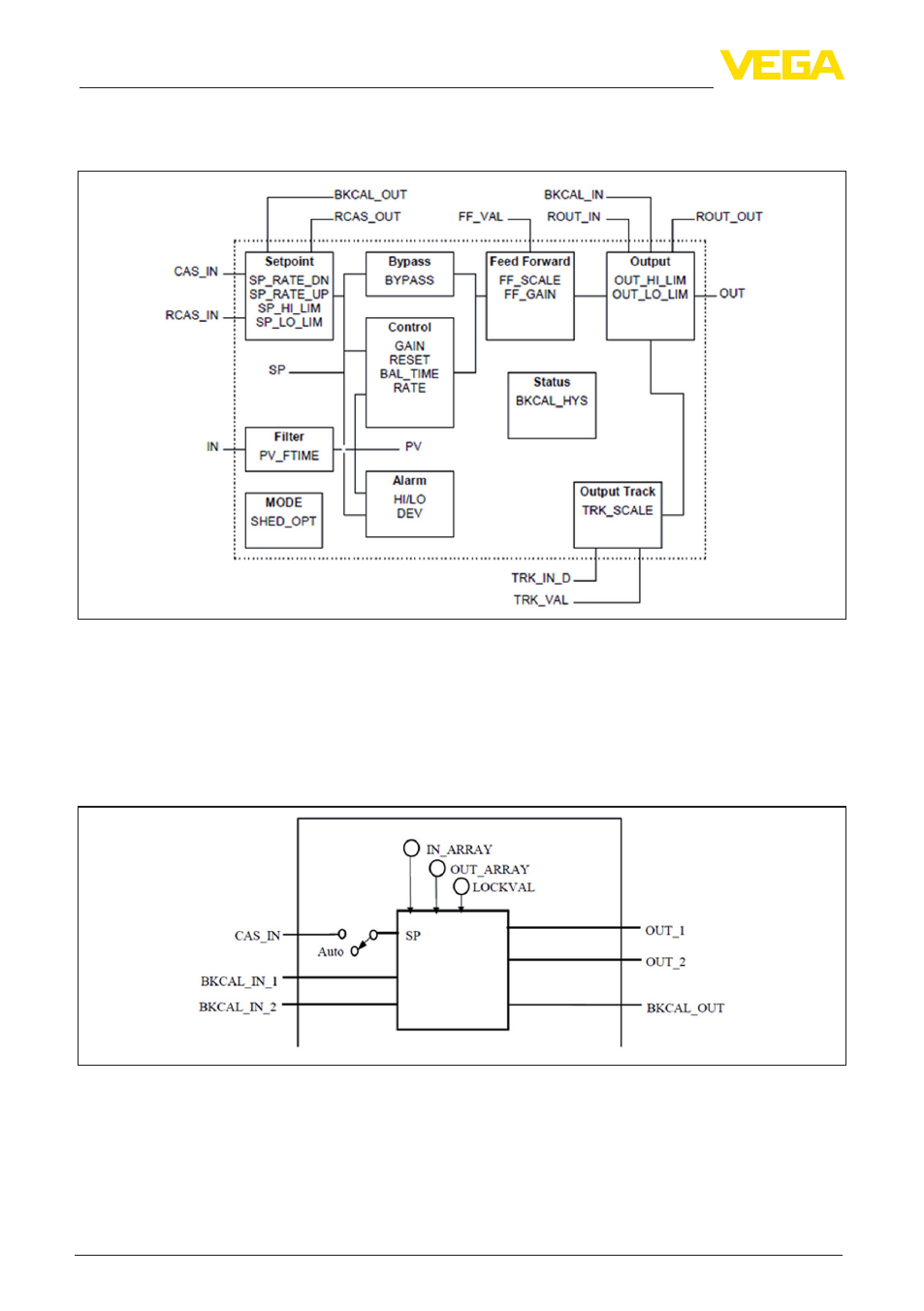

Рис. 56: Схема функционального блока PID Control
Функциональный блок распределителя выхода Output Splitter
Функциональный блок "Output Splitter" генерирует два управляющих выхода из одного входа.
Каждый выход является линейным отображением части входа. Реализуется функция об-
ратного счета, при этом функция линейного отображения используется обращенно. Каскади-
рование нескольких Output Splitter поддерживается интегрированной таблицей решений для
возможного комбинирования входов и выходов.
Рис. 57: Схема функционального блока Output Splitter
Функциональный блок характеризатора сигнала Signal Characterizer
Функциональный блок "Signal Characterizer" имеет два канала, чьи выходы связаны с соот-
ветствующим входом нелинейно. Нелинейная зависимость определяется поисковой табли-
цей со свободно выбираемыми парами x/y. Входной сигнал отображается на соответствую-
щем выходе, и функциональный блок может использоваться в регулирующем контуре или
