VEGA VEGAFLEX 61 Profibus PA - Инструкция (Страница 52)

0
3 mm
(0.118 ")
-3 mm
(-0.118 ")
15 mm
(0.591 ")
15 mm
(0.591 ")
0,08 m
(3.15 ")
0,3 m
(11.811 ")
0,3 m
(11.811 ")
L
1

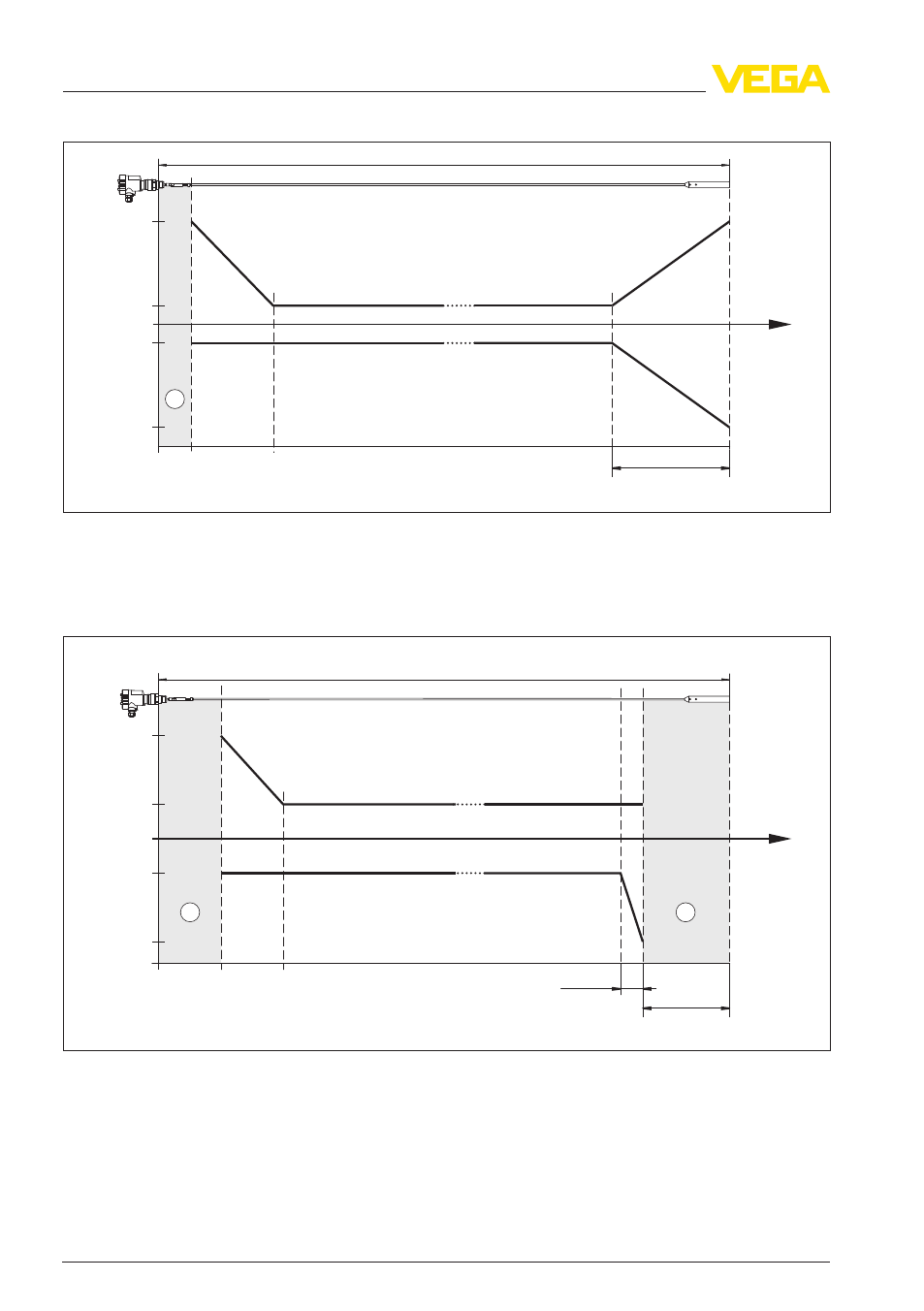

Рис. 26: Погрешность измерения VEGAFLEX 61 в тросовом исполнении, длина зонда L < 20 м (продукт -
вода)
1 Мертвая зона - в этой зоне измерение невозможно
L Длина зонда
L
0
-15 mm
(-0.591 " )
5 mm
(0.197 ")
-5 mm
(-0.197 ")
15 mm
(0.591 " )
0,3 m
(11.811 ")
0,15 m
(5.906 " )
0,25 m
(9.843 ")
0,05 m
(1.969 ")
1 1
Рис. 27: Погрешность измерения VEGAFLEX 61 в тросовом исполнении, длина зонда L < 20 м (продукт -
масло)
1 Мертвая зона - в этой зоне измерение невозможно
L Длина зонда
