I2C
1
1
2

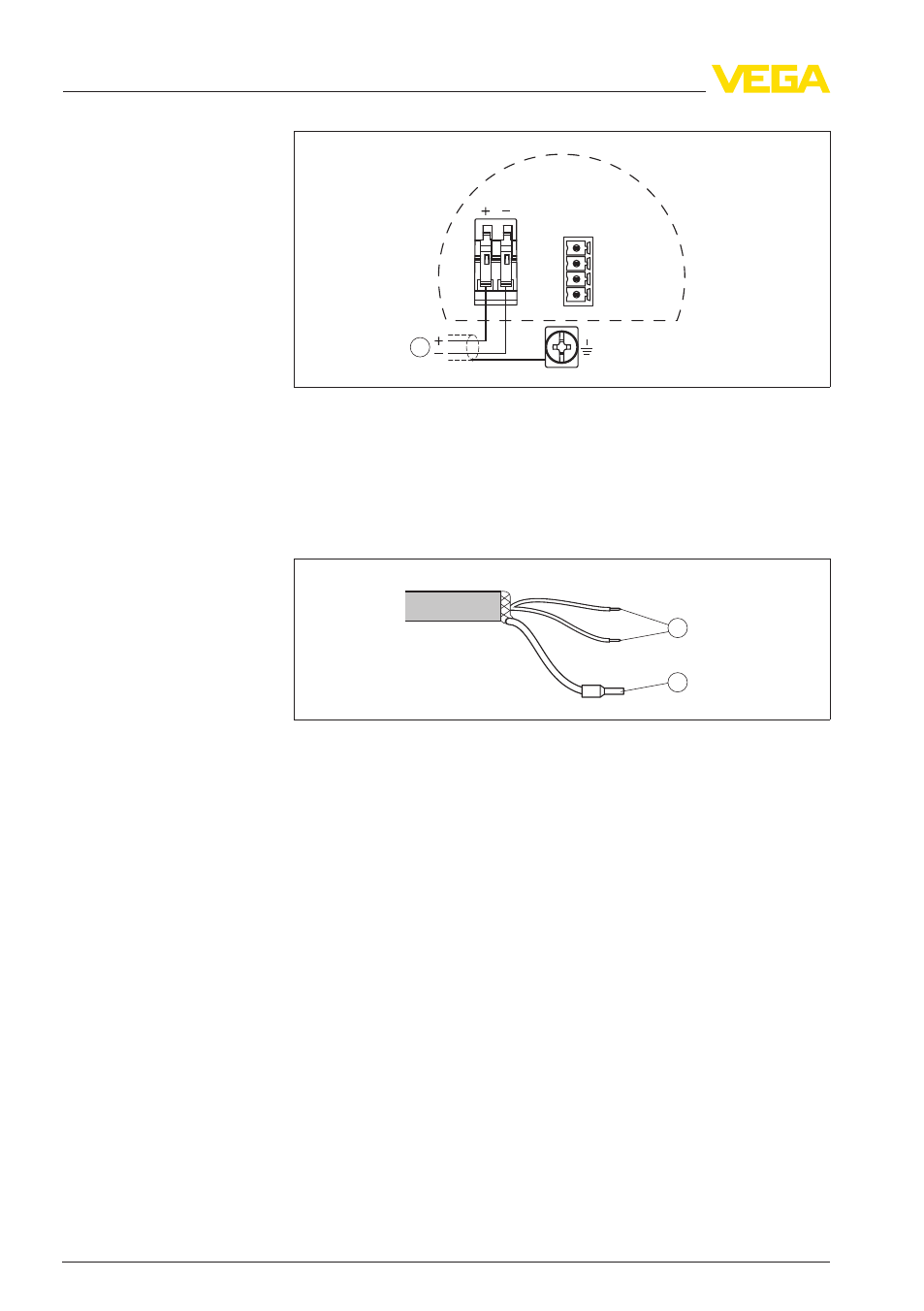

Рис. 15: Схема подключения для двухкамерного корпуса
1
Питание/Выход сигнала
5.5 Схема подключения - исполнение IP 66/
IP 68, 1 bar
+
-
1
2
Рис. 16: Назначение проводов соединительного кабеля
1
Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2
Экранирование
Схема подключения
Назначение проводов
соединительного кабе-
ля
22
VEGAFLEX
61 • Profibus PA
5 Подключение к источнику питания
31835
-RU
-110221
