Не рекомендуется использовать патрубки. Лучше монтировать
датчик заподлицо с крышей емкости. Если это невозможно,
следует использовать короткие патрубки с малым диаметром.
Однако можно использовать также патрубки большей высоты
или большего диаметра. При этом только увеличивается верхняя
мертвая зона. Необходимо проверить, допустимо ли это при
имеющихся условиях измерения.
При монтаже на таких патрубках всегда следует создавать
память помех. См. "Порядок начальной установки".
h
d
d h
DN40 ... DN150
> DN150 ... DN200
150
100
_ <
_ <

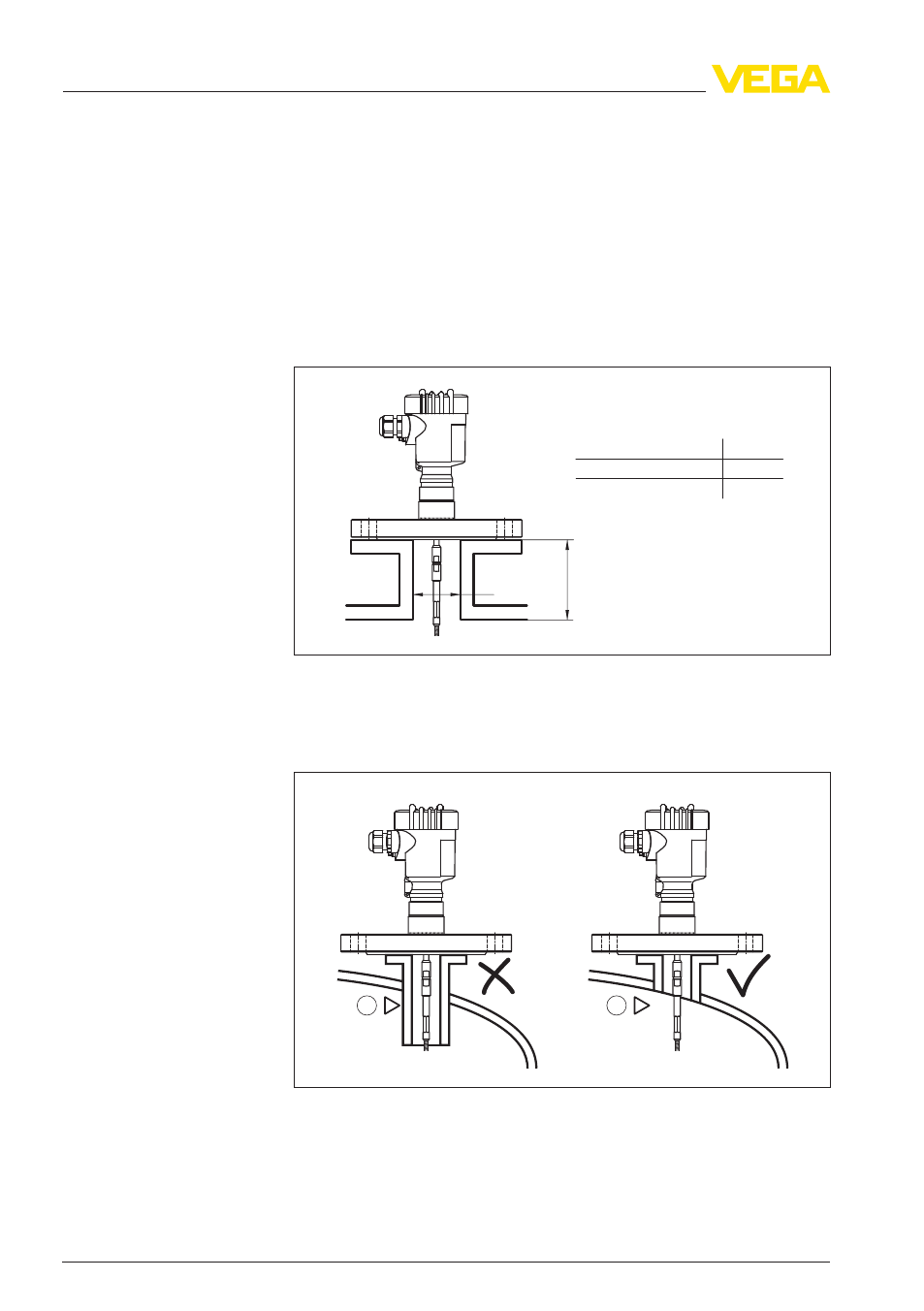

Рис. 6: Монтажный патрубок
Конец патрубка не должен выступать в емкость, его необходимо
приваривать заподлицо со стенкой емкости.
1 2
Рис. 7: Патрубок монтируется заподлицо
1 Нерекомендуемый монтаж
2 Оптимальный монтаж патрубка - заподлицо
Патрубок
