10 m (32.82 ft) 11 m (36.09 ft) 12 m (39.37 ft) 13 m (42.65 ft) 14 m (45.93 ft) 15 m (49.21 ft) 16 m (52.49 ft) 17 m (55.77 ft) 18 m (59.06 ft) 23 m (75.46 ft) 19 m (62.34 ft) 24 m (78.74 ft) 26 m (85.31 ft) 20 m (65.62 ft) 21 m (68.91 ft) 22 m (72.18 ft) 25 m (82.02 ft)
0
1
2
3
4
5
6
7
8
9
10
1
2

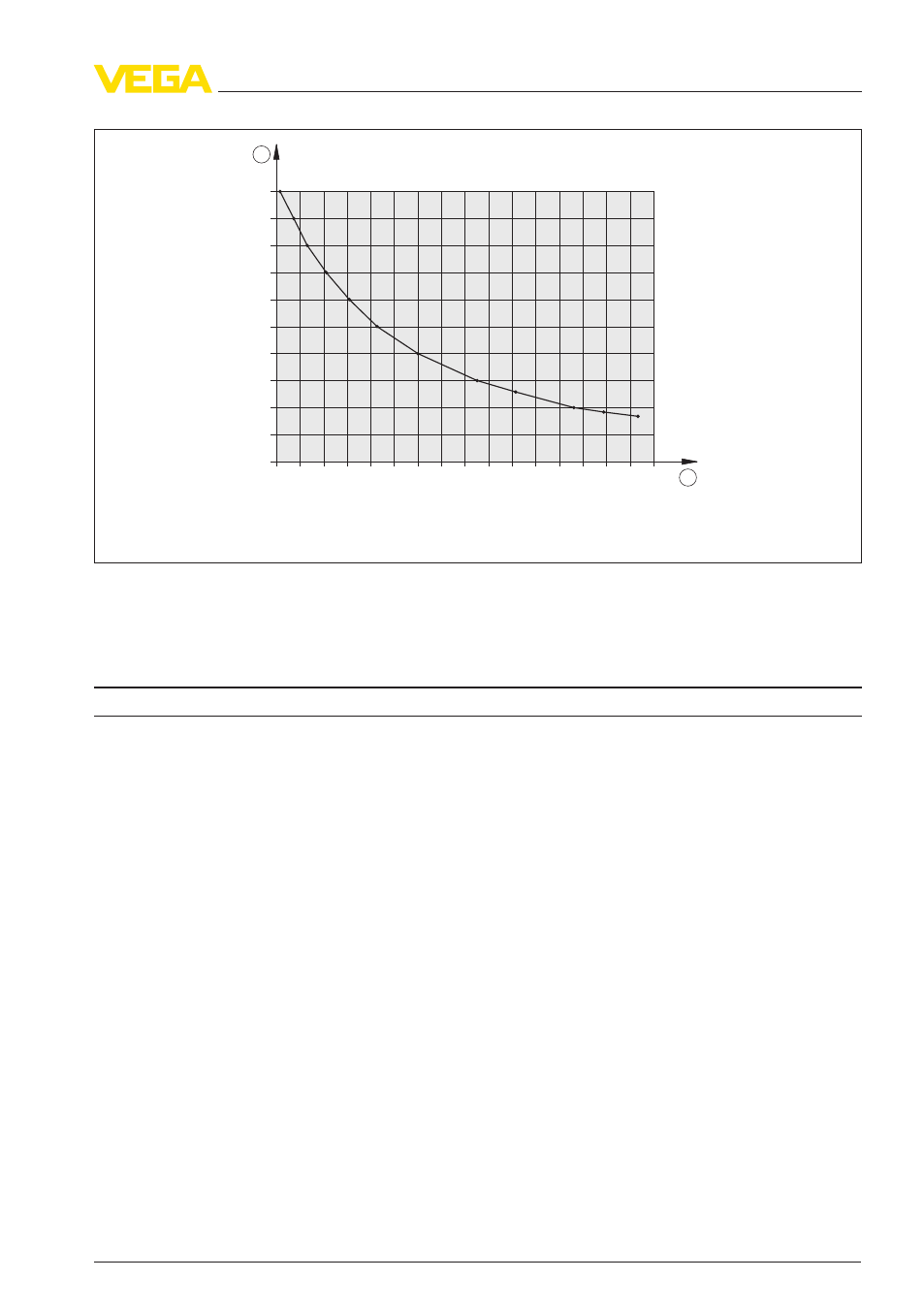

Рис. 20: Отношение диэлектрической постоянной (ε
r
) верхнего продукта к максимальной длине
измерительного зонда
1 Диэлектрическая постоянная (ε
r
) верхнего продукта
2 Максимальная длина измерительного зонда
Выходная величина
Выход
-
Сигнал цифровой выходной сигнал, протокол
Foundation Fieldbus
-
физический слой по IEC 61158-2
Время цикла min. 1 сек. (в зависимости от установки пара-
метров)
Скорость передачи 31,25 Кбит/с
Значение тока 10 mA, ±0.5 mA
Нагрузка См. диаграмму нагрузки в п. "Питание"
Демпфирование ( 63 % входной величины) 0 … 999 с, устанавливаемое
Исполненная Рекомендация NAMUR NE 43
Channel Numbers
-
Channel 1 (Primary Value) Высота межфазного уровня - после линеариза-
ции (h1)
-
Channel 2 (Secondary Value 1) Высота межфазного уровня (h1)
-
Channel 3 (Secondary Value 2) Расстояние до межфазного уровня (d1)
-
Channel 5 (Total Sensor Value) Расстояние до общего уровня (d2)
