TS
d1
h1
h2
d2
1
L2
L1

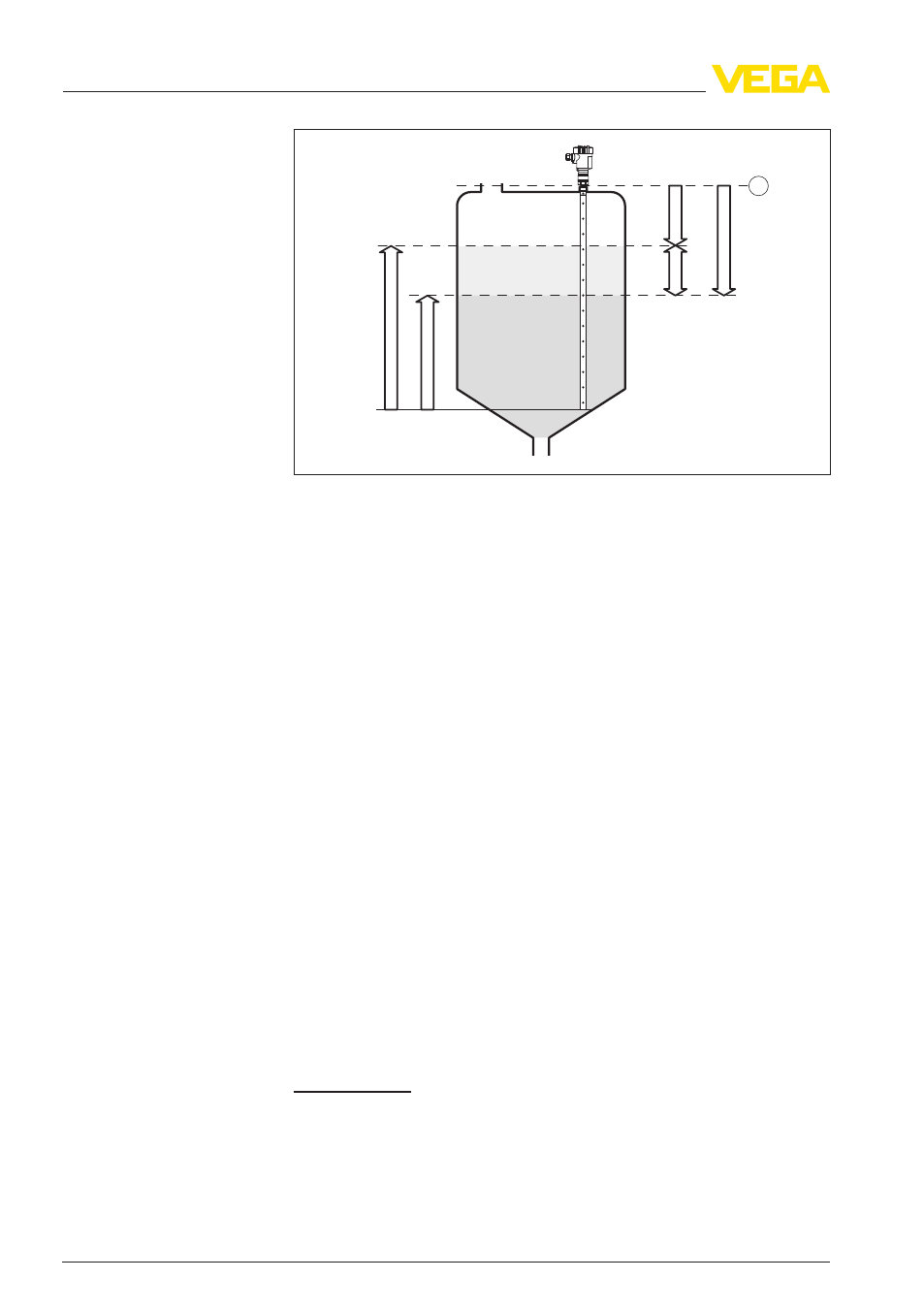

Рис. 2: Измерение межфазного уровня
1 Базовая плоскость
d1 Расстояние до межфазного уровня
d2 Расстояние до уровня
TS
Толщина слоя верхнего продукта (d1 - d2)
h1 Высота межфазного уровня
h2 Высота общего уровня
L1
Нижний продукт
L2 Верхний продукт
Сигнал межфазного уровня формируется непосредственно дат-
чиком и выдается в виде цифрового выходного сигнала.
На индикаторе модуля индикации и настройки и в PACTware
отображается расстояние до межфазного уровня (d1) в m(d).
Питание осуществляется через H 1-Fieldbus. Двухпроводная
линия, соотв. спецификации Fieldbus, служит для подачи питания
и цифровой передачи сигнала нескольких датчиков. Эта линия
может работать в двух вариантах:
l через интерфейсную карту H 1 в системе управления и
дополнительный источник питания
l через соединительное устройство с HSE (высокоскоростной
Ethernet) и дополнительный источник питания по IEC 61158-2
Файлы DD (Описания устройств) и CFF (файлы возможностей),
необходимые для проектирования и конфигурирования сети FF
(Foundation Fieldbus), можно скачать с домашней страницы VEGA
www.vega.com через меню "S
ervices - Downloads - Software -
Foundation Fieldbus". Там же имеются соответствующие серти-
фикаты. Данные файлы и сертификаты можно также заказать на
CD,
указав обозначение "DRIVER.S".
Выходной сигнал
Питание и связь с ши-
ной
DD/CFF
