Инструкция по эксплуатации VEGA VEGAFLEX 67 (-200…+400°C) Foundation Fieldbus
Страница 22
Advertising
1
3
2
Display
1
2
5 6 7
8
I2C

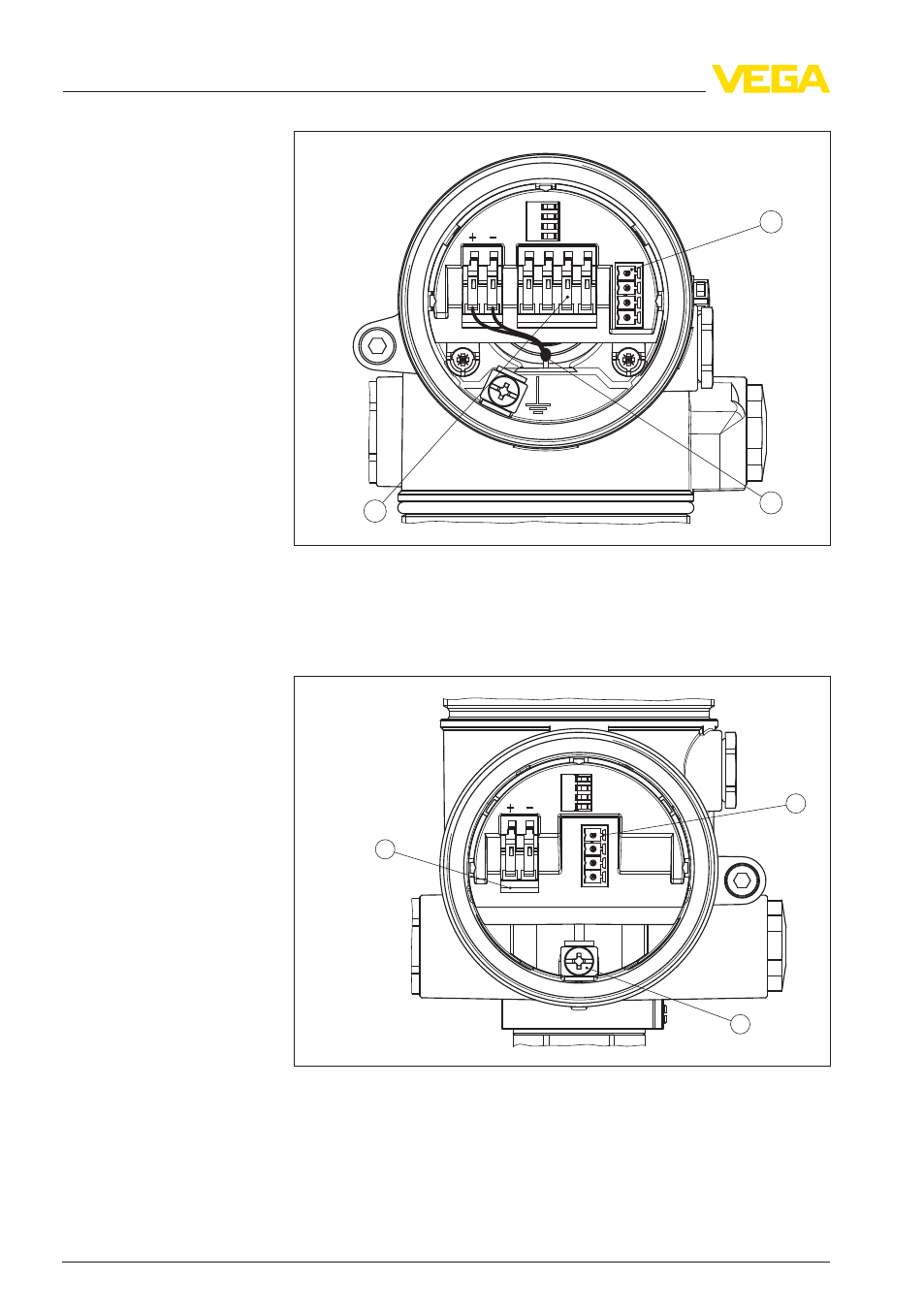

Рис. 10: Отсек электроники (двухкамерный корпус)
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Внутренняя соединительная линия к отсеку подключения
3
Контакты для подключения VEGADIS 61
1
2
3
Display
1
2
I2C
Рис. 11: Отсек подключения (двухкамерный корпус)
1
Пружинные контакты для источника питания
2
Разъем для VEGACONNECT (интерфейс I²C)
3
Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
22
VEGAFLEX
67 • Foundation Fieldbus
5 Подключение к источнику питания
32314
-RU
-120413
