3 Описание изделия
3 .1 Структура
Комплект поставки включает:
l Устройство индикации и формирования сигнала VEGAMET
381 E
x
l Монтажный комплект
l Табличка для обозначения места измерения
l Документация
-
Данное руководство по эксплуатации
F E D
C B A 9 8 7 6
5
43
2 1 0
- +
1 2
1
3
7
6
5
2
4

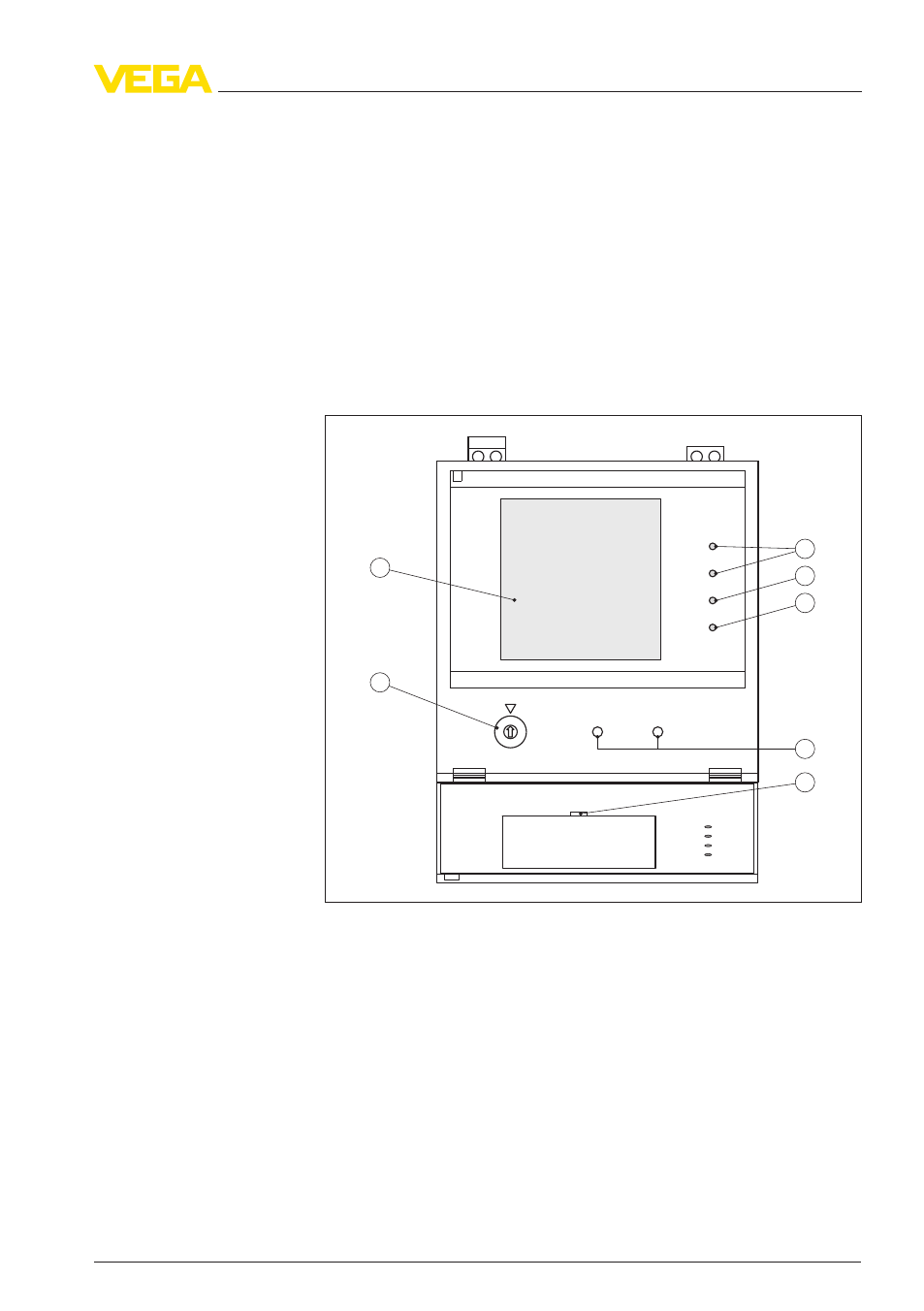

Рис. 1: VEGAMET 381 E x
1 Индикация состояния: Рабочие реле 1 и 2
2 Индикатор состояния реле сигнала неисправности
3 Индикатор готовности к работе
4 Клавиши [+/-]
5 Съемная табличка для обозначения места измерения
6 Переключатель функций
7 ЖК-индикатор
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
l Обозначение устройства
l Серийный номер
l Технические данные
Комплект поставки
Общий обзор
Типовой шильдик
VEGAMET 381 E x • Устройство формирования сигнала 4 … 20 mA 7
