Инструкция по эксплуатации VEGA VEGAMET 381 Ex
Страница 11
Advertising
1
3
2
4

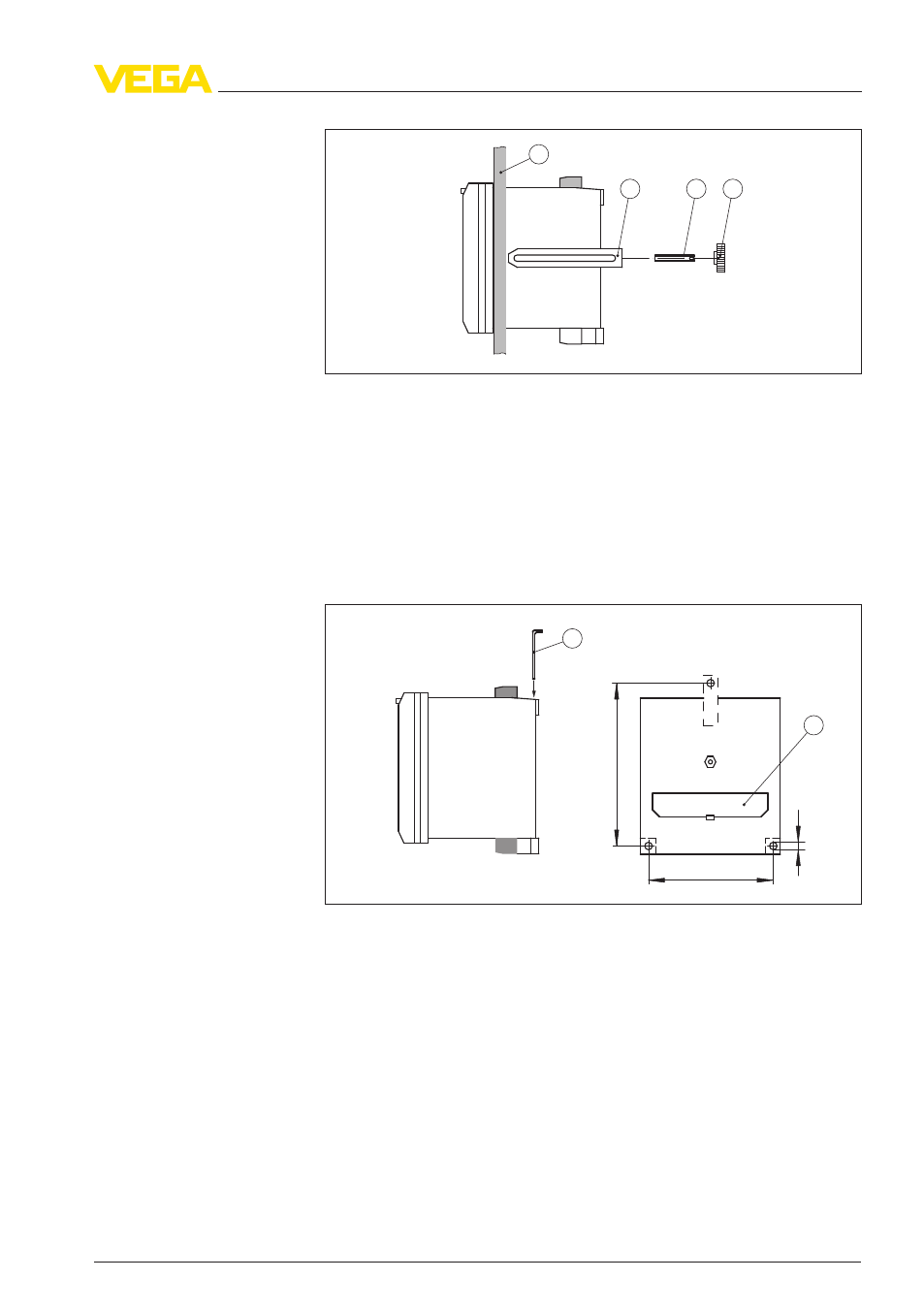

Рис. 2: Монтаж на панели
1
Панель
2
Зажимная скоба
3
Стопорный винт
4
Гайка с прямой накаткой
1
Вставить металлическую планку [1] сверху в паз на корпусе.
2
Прикрепить устройство тремя винтами (ø
max. 4 мм) прямо к
стене.
105
80
ø 4,5*
1
2
Рис. 3: Монтаж на винтах
1
Металлическая планка
2
Крышка переключателя активного/пассивного режимов
1
На задней стороне VEGAMET 381 E
x установить монтажную
планку [1] (пружиной вниз) и закрепить винтом [2] (M4
x 6).
2
Установить VEGAMET 381 E
x на несущей рейке [3], двигая
его снизу вверх до щелчка.
Монтаж на винтах
Монтаж на несущей
рейке
VEGAMET
381 E
x • Устройство формирования сигнала 4 … 20 mA
11
4 Монтаж
30418
-
RU
-120411
