Настройка с помощью встроенного
модуля индикации и настройки
6
.1
Система настройки
VEGAMET
381 E
x имеет встроенный модуль индикации и
настройки, с помощью которого осуществляется также диагно-
стика устройства. Модуль включает в себя жидкокристалличе-
ский дисплей, переключатель функций и две клавиши на пере-
дней панели.
Откидную крышку можно открыть, вставив отвертку в оба паза
на верхней стороне и слегка потянув.
01
2
3
4
56
78
9
A
B
C
-
+
1
2
1
3
8
7
6
5
2
4

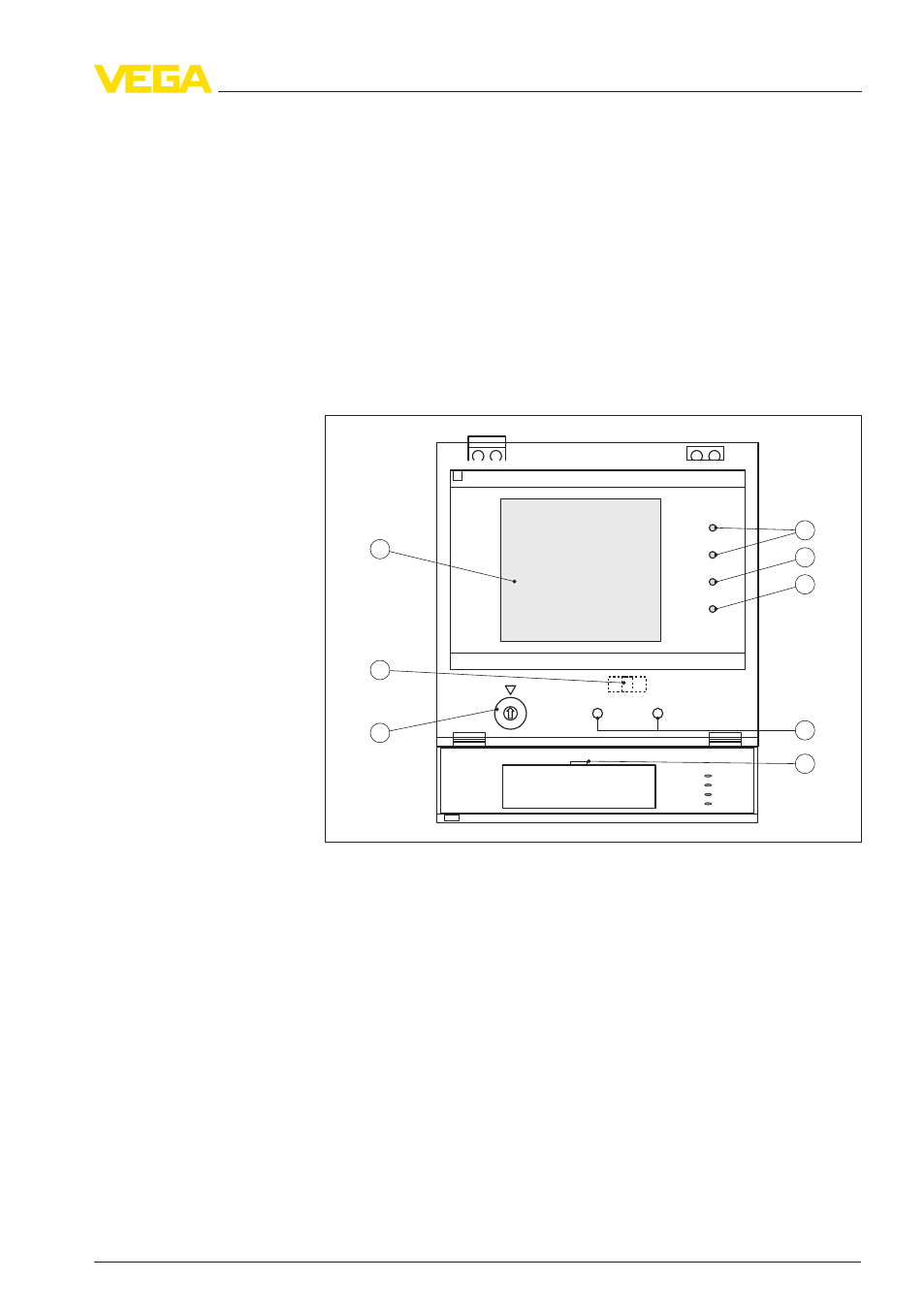

Рис. 7: Элементы индикации и настройки
1
Индикация состояния: Рабочие реле 1 и 2
2
Индикатор состояния реле сигнала неисправности
3
Индикатор готовности к работе
4
Клавиши [+/-]
5
Съемная табличка для обозначения места измерения
6
Переключатель функций
7
Переключатель режима входа датчика (активный/пассивный) на
задней стороне устройства
8
ЖК-индикатор
VEGAMET
381 E
x • Устройство формирования сигнала 4 … 20 mA
