20
5 Подключение к источнику питания
VEGACAL 67 • Foundation Fieldbus
31760-R
U-131015
5.4 Схема подключения (двухкамерный
корпус)
1
2
3
4
5

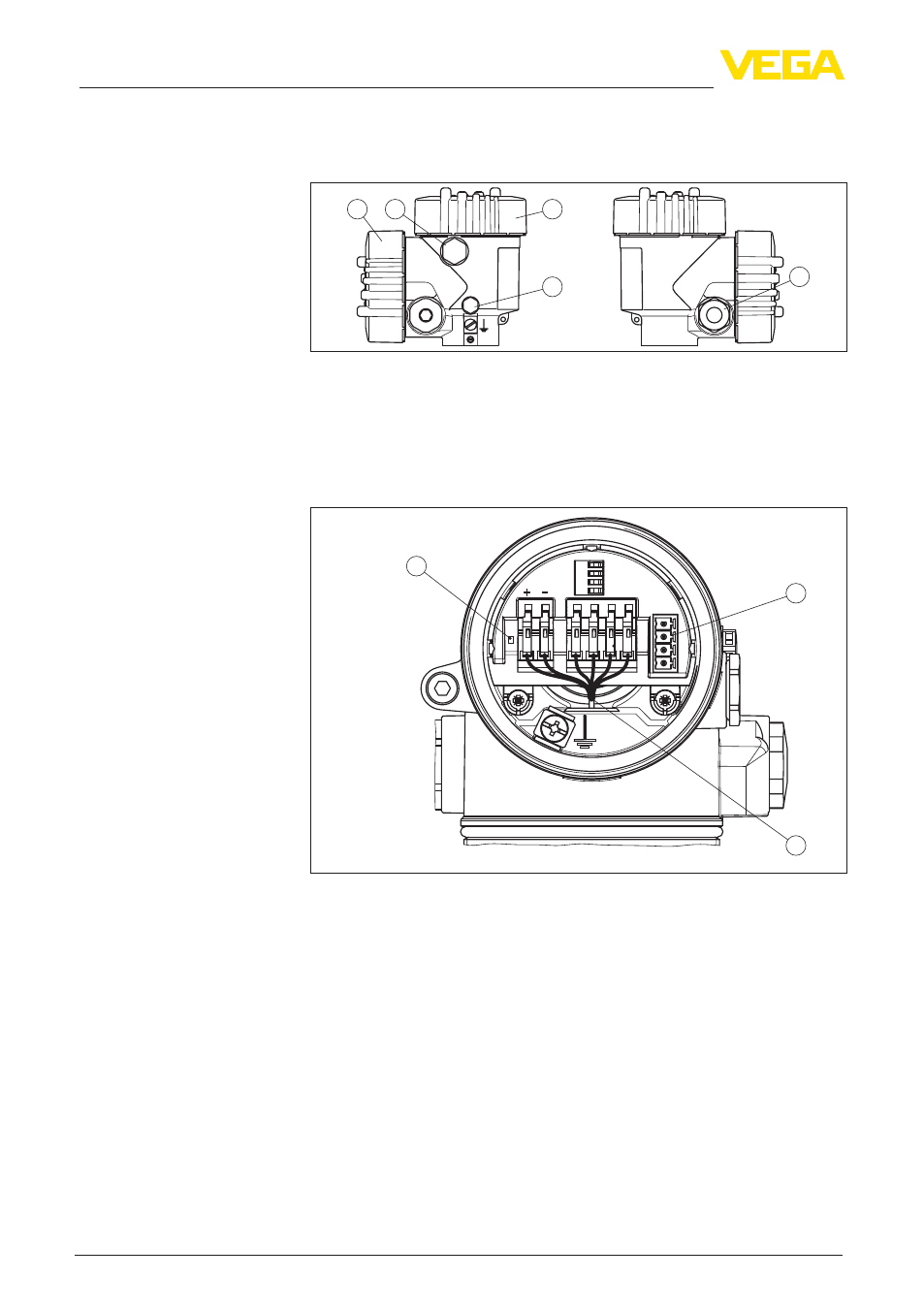

Рис. 10: Двухкамерный корпус
1 Крышка отсека подключения
2 Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3 Крышка отсека электроники
4 Фильтрующий элемент для компенсации давления воздуха
5 Кабельный ввод
I²C
2
3
1
Display
Typ:
1 2
5 6 7 8
Bus
Sim.
Рис. 11: Отсек электроники (двухкамерный корпус)
1 Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
2 Разъем для VEGACONNECT (интерфейс I²C)
3 Внутренняя соединительная линия к отсеку подключения
Обзор корпусов
Отсек электроники
