5 Подключение к источнику питания
VEGACAL 67 • Foundation Fieldbus
31760-R
U-131015
к датчику, не должен быть связан ни с потенциалом "земли",
ни с другим экраном. Кабельные экраны к источнику питания
и к следующему распределителю должны быть связаны между
собой и через керамический конденсатор (напр., 1 нФ, 1500 В)
соединены с потенциалом "земли". Тем самым подавляются
низкочастотные уравнительные токи, но сохраняется защитный
эффект против высокочастотных помех.
5.2 Порядок подключения
Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Снять модуль индикации и настройки, если он установлен,
повернув его влево.
3. Ослабить гайку кабельного ввода.
4. Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
5. Вставить кабель в датчик через кабельный ввод.
6. Открыть контакты, приподняв рычажки отверткой (см. рис.
ниже).
7. Провода вставить в открытые контакты в соответствии со
схемой подключения.

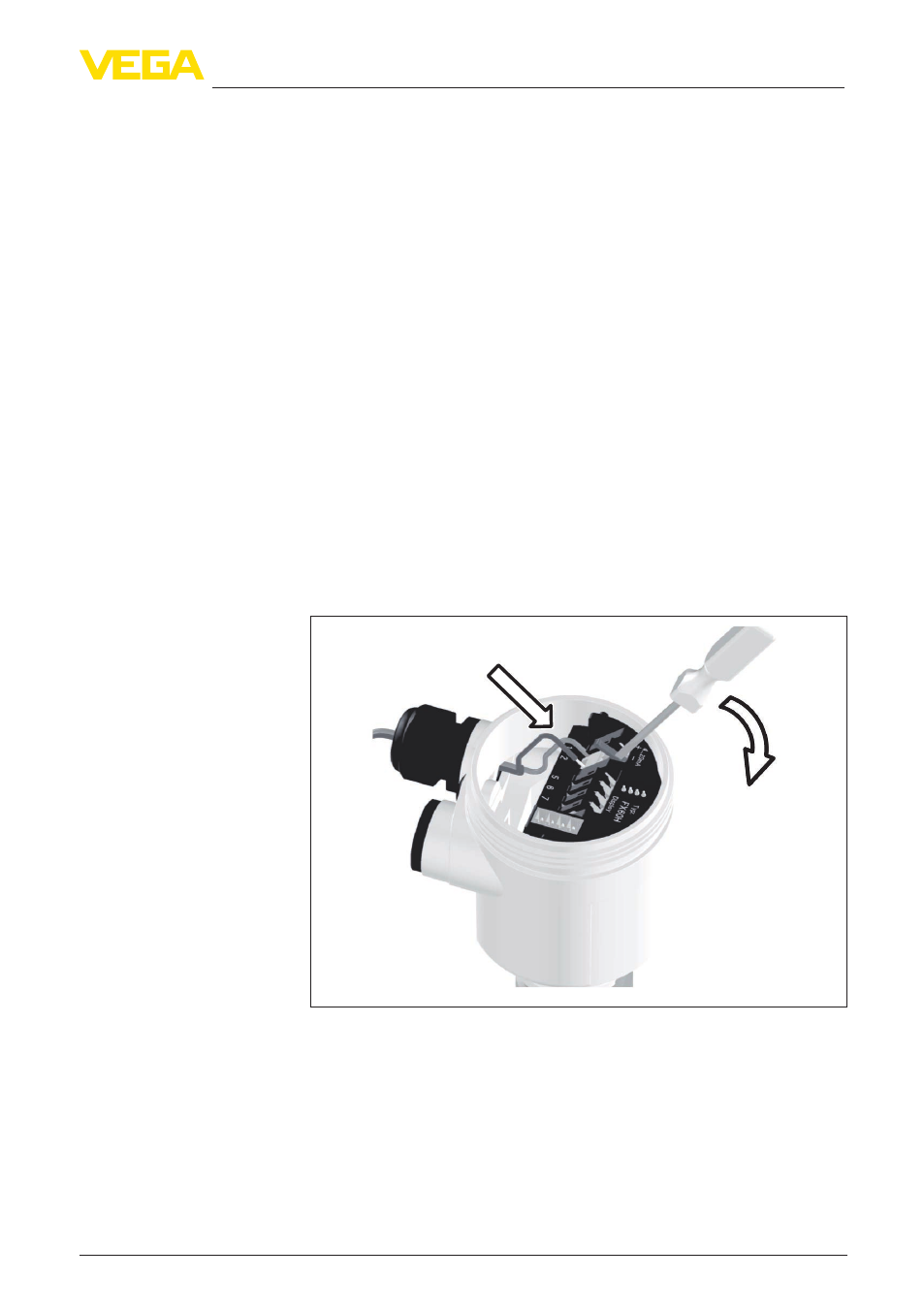

Рис. 6: Подключение к источнику питания: шаги 6 и 7
8. Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
9. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
10. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
