19
5 Подключение к источнику питания
VEGACAL 67 • Foundation Fieldbus
31760-R
U-131015
I²C
3
4
5
1
2
Display
Typ:
1 2
5 6 7 8
Bus
Sim.

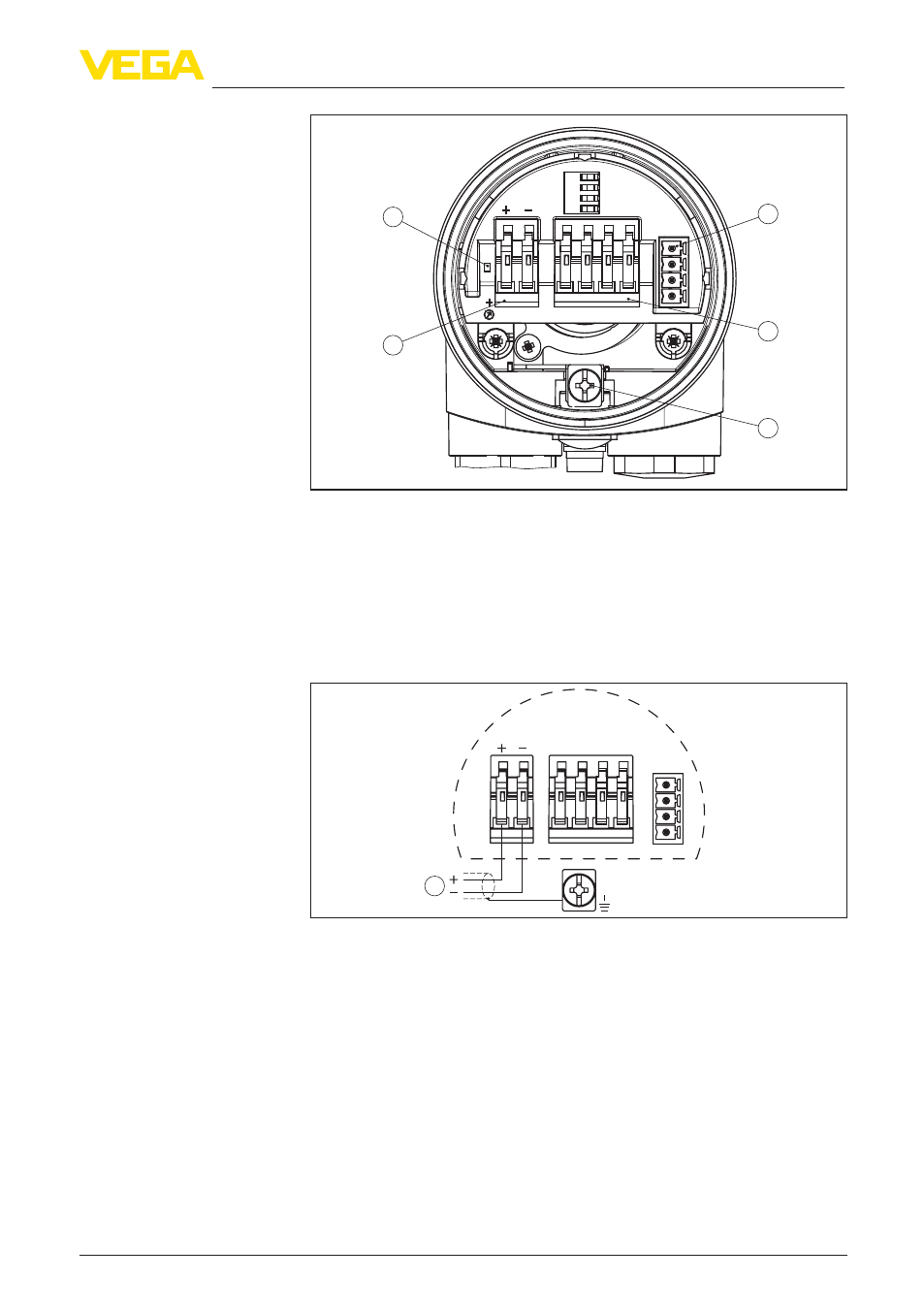

Рис. 8: Отсек электроники и подключения (однокамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Пружинные контакты для подключения выносного индикатора
VEGADIS 61
3 Клемма заземления для подключения экрана кабеля
4 Контакты для подключения Foundation Fieldbus
5 Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
I2C
Display
1
1
2
5
6
7
8
Рис. 9: Схема подключения (однокамерный корпус)
1 Питание, выход сигнала
Отсек электроники и
подключения
Схема подключения
