2 параметрирование в pactware – Инструкция по эксплуатации VEGA VEGAFLEX 66 (-110…+400°C) Foundation Fieldbus
Страница 41
2
3
1
4
~
=
Power supply
VEGACONNECT 3
PACTware /
TM

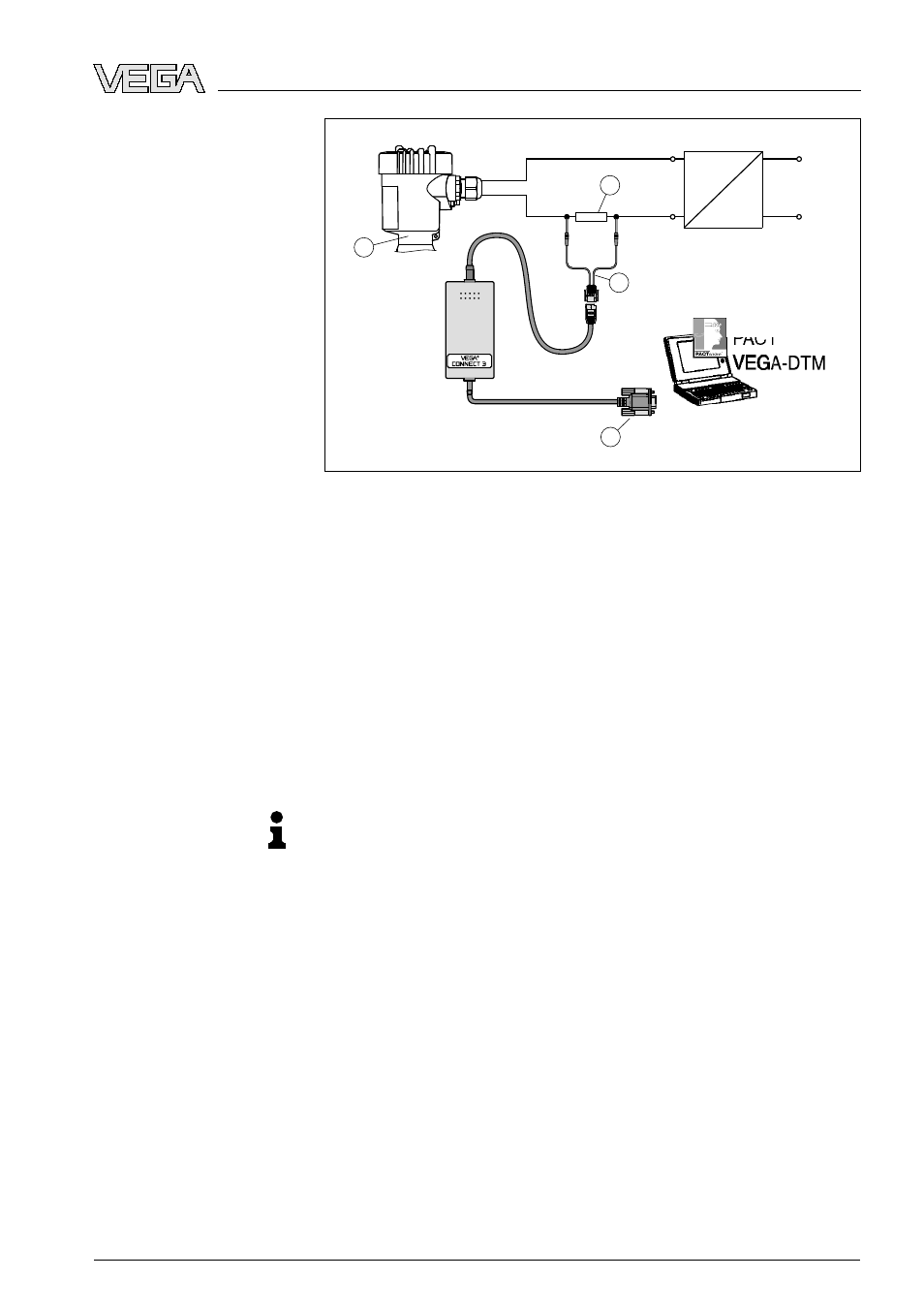

Рис. 19: Подключение ПК к сигнальному кабелю через HART
1
Разъем RS232
2
VEGAFLEX 66
3
Адаптерный кабель HART для VEGACONNECT 3
4
Сопротивление HART 250 Ω
Требуемые компоненты:
l
VEGAFLEX
66
l
ПК с PACTware и подходящим VEGA-DTM
l
VEGACONNECT
3 с адаптерным кабелем HART(арт.
№
2.25397)
l
Сопротивление HART прибл.
250 Ω
l
Источник питания
Примечание:
Для источников питания со встроенным сопротивлением
HART (
внутреннее сопротивление прибл.
250 Ω) допол-
нительное внешнее сопротивление не требуется. Такими
источниками питания являются, например, устройства
VEGATRENN
149A, VEGADIS 371, VEGAMET 381. Боль-
шинство стандартных разделителей питания Ex также
оснащены достаточным токоограничительным сопроти-
влением. В таких случаях VEGACONNECT
3 может быть
подключен параллельно линии
4 … 20 mA.
7.2 Параметрирование в PACTware
Параметрирование с помощью "Коллекции DTM/
PACTware"
описано в соответствующем руководстве,
которое поставляется вместе с CD, а также может быть
загружено с нашей домашней страницы. Подробную
Подключение через
HART
VEGAFLEX
66 • Foundation Fieldbus
41
7 Пуск в эксплуатацию с помощью PACTware и другого программного
обеспечения для настройки
32765
-
RU
-080815
