6.3 Система настройки
1.1
2
3
1

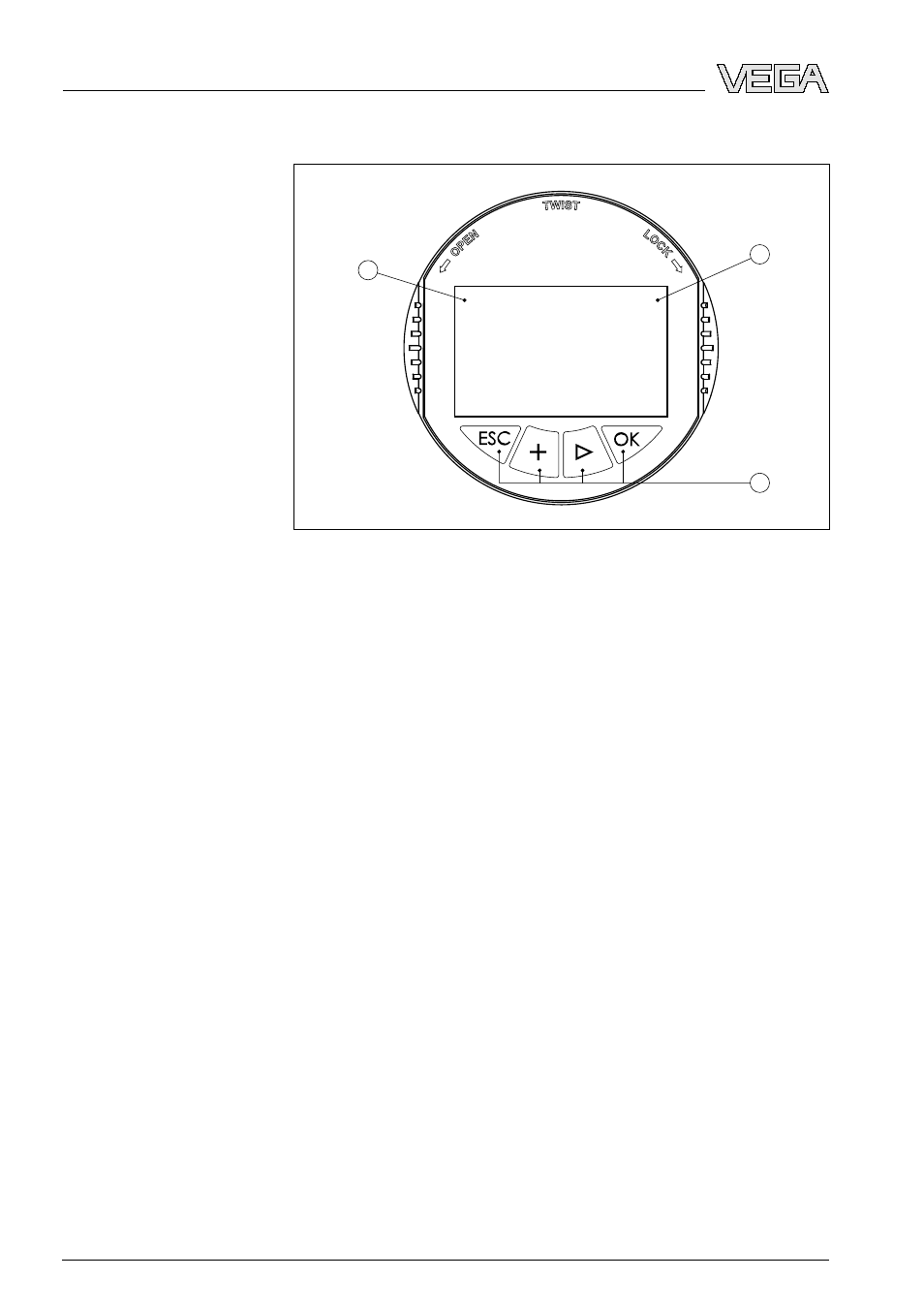

Рис. 17: Элементы индикации и настройки
1
ЖК-дисплей
2
Индикация номера пункта меню
3
Клавиши настройки
l
Клавиша [OK]:
-
переход к просмотру меню
-
подтверждение выбора меню
-
редактирование параметра
-
сохранение значения
l
Клавиша [->]:
-
смена меню
-
перемещение по списку
-
выбор позиции для редактирования
l
Клавиша [+]:
-
изменение значения параметра
l
Клавиша [ESC]:
-
отмена ввода
-
возврат в прежнее меню
Прибор настраивается с помощью четырех клавиш и
дисплея модуля индикации и настройки. Функции клавиш
показаны на рисунке выше. Через
10 минут после
последнего нажатия любой клавиши автоматически про-
исходит возврат к отображению измеренных значений.
Введенные значения, не подтвержденные нажатием
[OK]
,
будут потеряны.
