4 Удалить прибл. 10 см обкладки кабеля, концы про-
водов зачистить прибл. на
1 см.
5 Вставить кабель в датчик через кабельный ввод.
6 Открыть контакты, приподняв рычажки отверткой (см.
рис. ниже).
7 Провода вставить в открытые контакты в соответ-
ствии со схемой подключения.

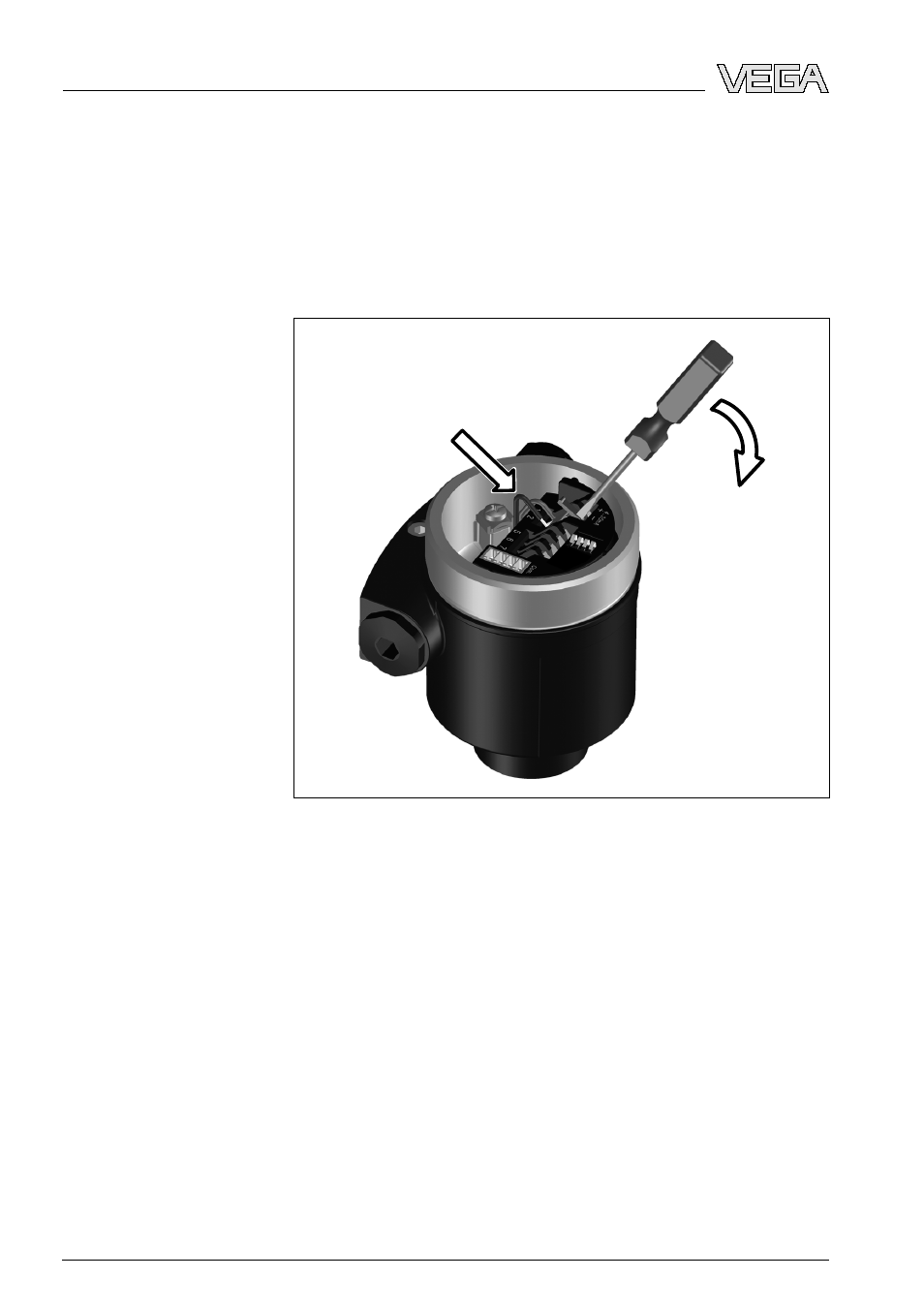

Рис. 7: Подключение к источнику питания: шаги 6 и 7
8 Закрыть контакты, нажав на рычажки, при этом
должен быть слышен щелчок пружины контакта.
9 Слегка потянув за провода, проверить надежность их
закрепления в контактах
10 Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с уравните-
лем потенциалов.
11 Туго затянуть гайку кабельного ввода. Уплотнитель-
ное кольцо должно полностью облегать кабель.
12 Завинтить крышку корпуса.
Электрическое подключение выполнено.
