Инструкция по эксплуатации VEGA VEGAFLEX 61 4 … 20 mA_HART two-wire
Страница 53
2
4
5
3
2
4
5
3
1
1

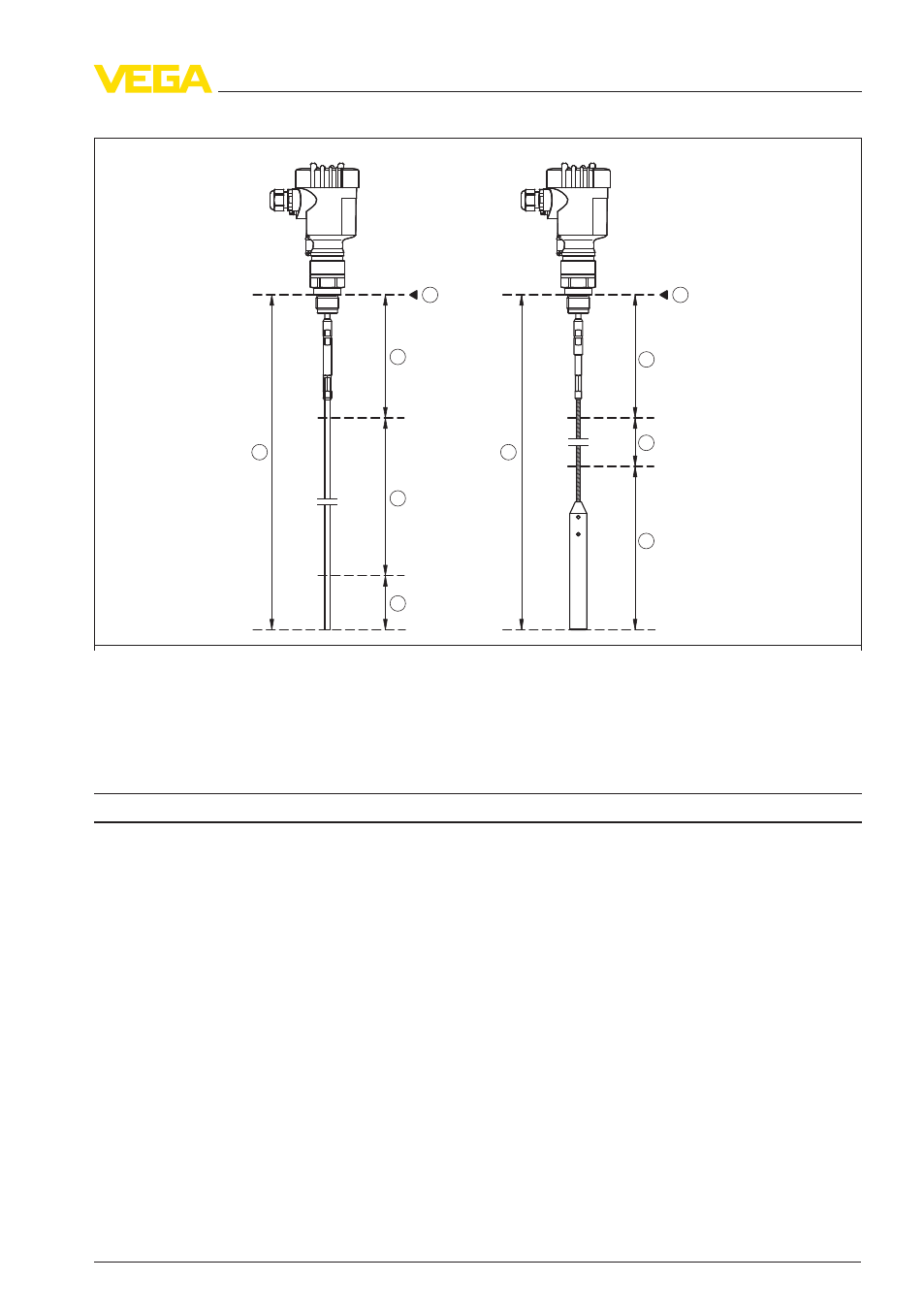

Рис. 27: Диапазон измерения VEGAFLEX 61
1
Базовая плоскость
2
Длина измерительного зонда L
3
Диапазон измерения (заводская установка приведена к диапазону измерения на воде)
4
Верхняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
5
Нижняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
Выходная величина
Выходной сигнал
4 … 20
mA/HART
Время цикла
min. 1 сек. (в зависимости от установки пара-
метров)
Разрешающая способность сигнала
1,6 µA
Сигнал неисправности (токовый выход,
устанавливаемый)
Значение
mA не изменяется ; 20,5 mA; 22 mA;
<
3,6
mA (устанавливаемый)
Макс. выходной ток
22
mA
Нагрузка
См. диаграмму нагрузки в п. "Питание"
Демпфирование (63 % входной величины)
0 … 999 с, устанавливаемое
Исполненная Рекомендация NAMUR
NE
43
Выходные значения HART
-
1. Значение HART (P
rimary Value)
Расстояние до уровня
-
2. Значение HART (S
econdary Value)
Расстояние до уровня - в пересчете (например:
hl, %)
VEGAFLEX
61 • 4 … 20
mA/HART - двухпроводный
53
