Инструкция по эксплуатации VEGA VEGAFLEX 61 4 … 20 mA_HART two-wire
Страница 24
Advertising
1
2
1
2

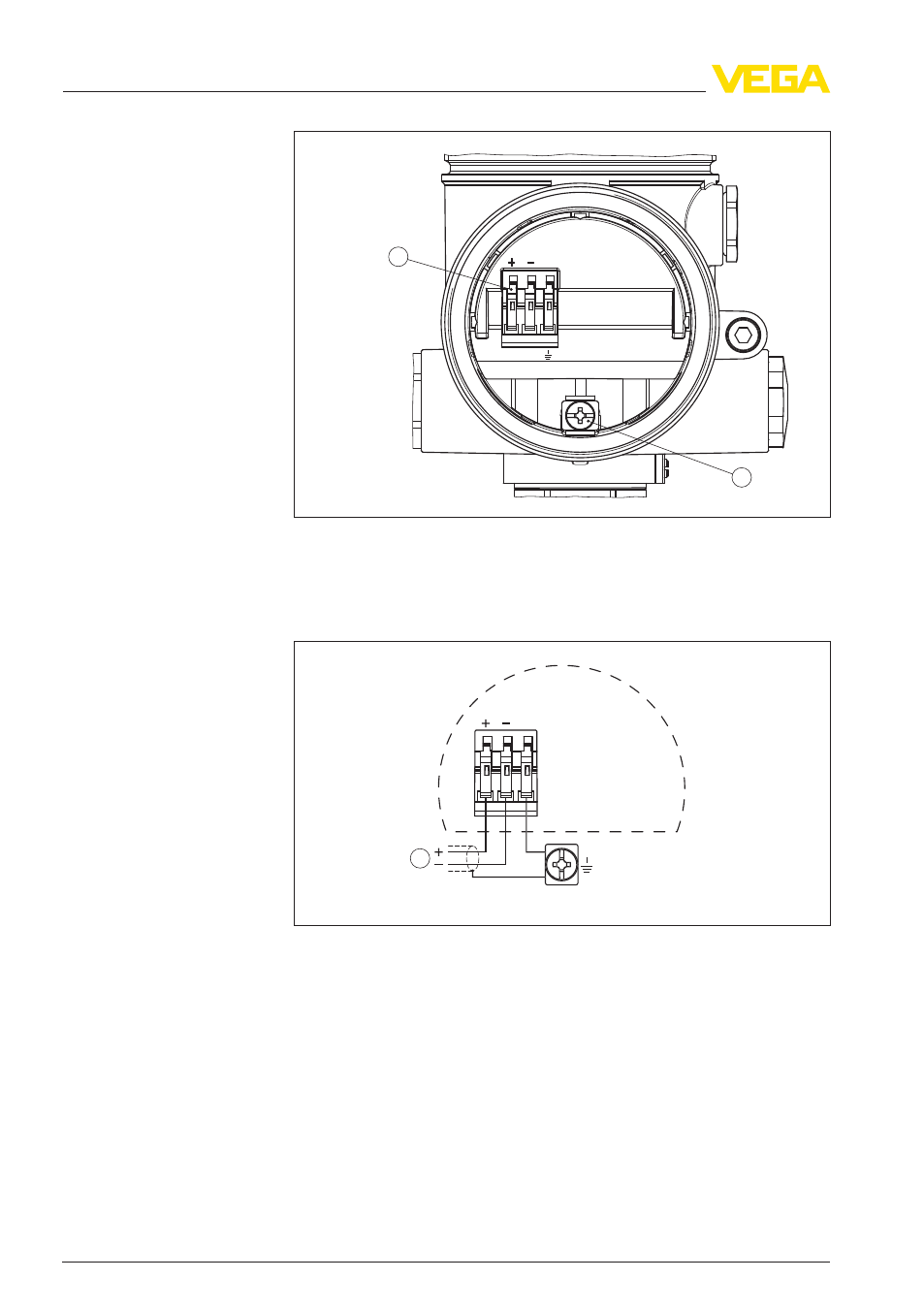

Рис. 17: Отсек подключения (двухкамерный корпус Ex d)
1
Пружинные контакты для подключения питания и экрана кабеля
2
Клемма заземления для подключения экрана кабеля
1
1
2
Рис. 18: Схема подключения для двухкамерного корпуса Ex d
1
Питание/Выход сигнала
Отсек подключения
Схема подключения
24
VEGAFLEX
61 • 4 … 20
mA/HART - двухпроводный
5 Подключение к источнику питания
31833
-RU
