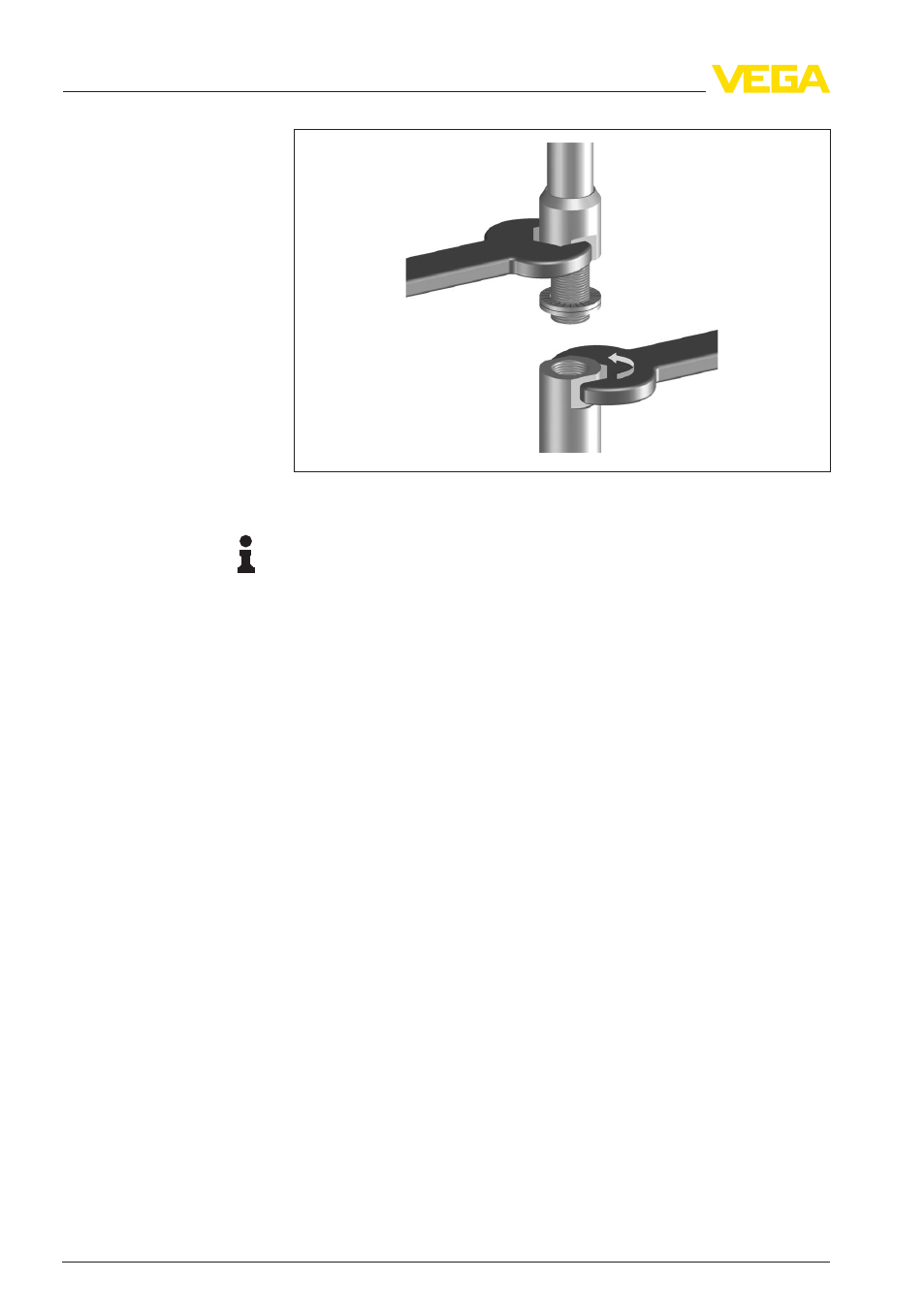

Рис. 25: Замена троса или стержня
Информация:
Указанный момент затяжки обеспечивает максимальную про-
чность крепления при растяжении.
Измерительный трос или стержень можно укоротить до желае-
мой длины.
1
Трос: ослабить три стопорных штифта на натяжном грузе
(
торцовый ключ 3).
2
Трос: вынуть стопорные штифты.
3
Трос: вынуть трос из натяжного груза.
4
Режущим диском или пилой по металлу обрезать трос/
стержень с нижнего конца до нужной длины (трос: с учетом
необходимого припуска под груз).
5
Трос: вставить трос в груз прибл. на 40 мм.
6
Трос: трос закрепить тремя стопорными штифтами, момент
затяжки 7 Нм (5.16
lbf ft).
7
Ввести новую длину троса/стержня и заново выполнить
установку минимума и максимума (См. "Установка Min и
Установка Max").
Укорачивание троса/
стержня
