Страница 8: 3описание изделия
3
Описание изделия
3
.1
Структура
Комплект поставки включает:
l
Корпус с фильтром для выравнивания давления VEGABOX 02
l
Защитный колпак (вариант)
l
Документация
-
Данное руководство по эксплуатации
VEGABOX
02 cостоит из следующих компонентов:
l
Корпус с фильтром для выравнивания давления
l
Датчик температуры для Pt 100 (встраивается по заказу)
l
Защитный колпак (вариант)
2
1
3

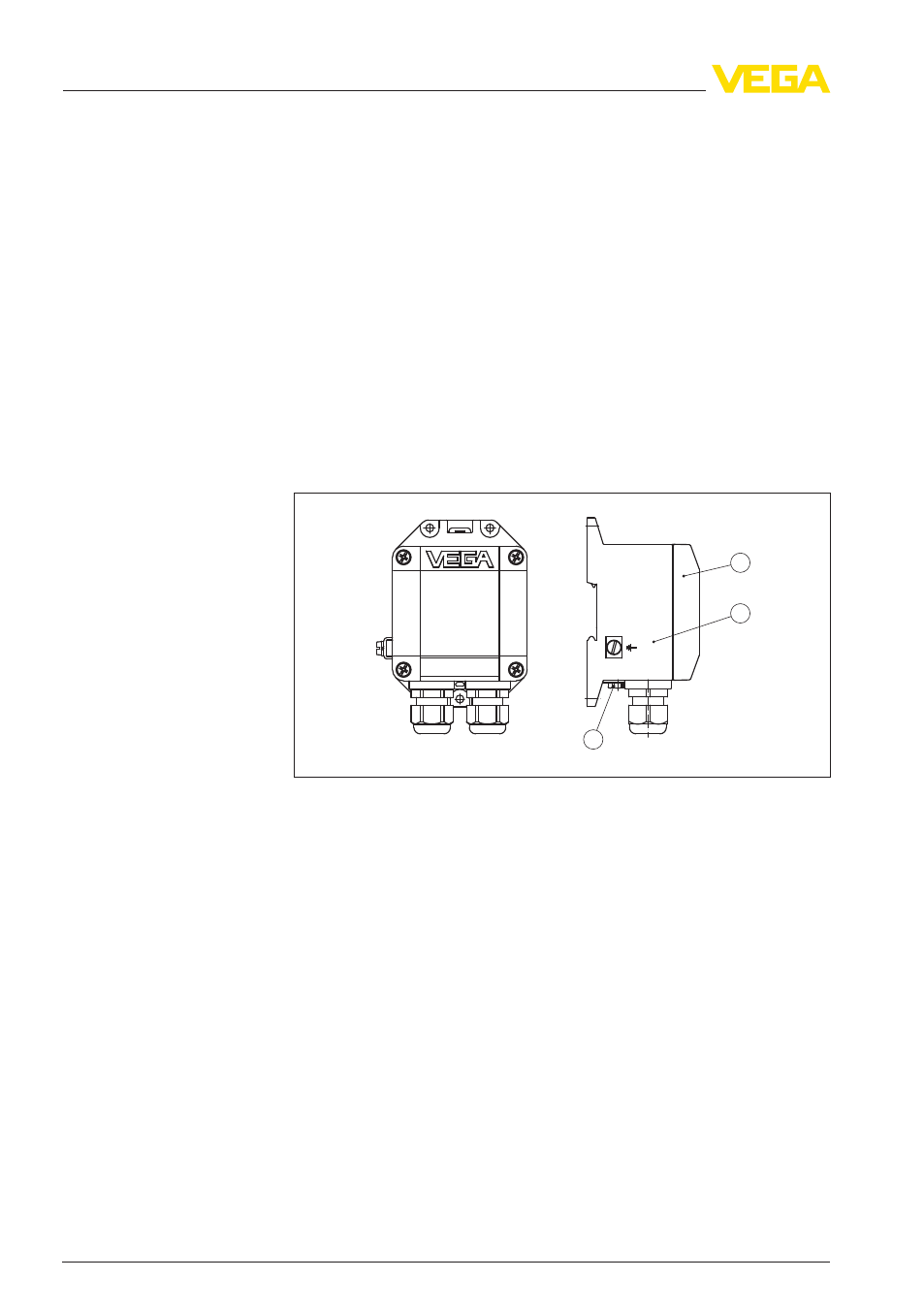

Рис. 1: VEGABOX 02
1
Крышка корпуса
2
Корпус
3
Устройство выравнивания давления
3
.2
Принцип работы
Корпус VEGABOX 02 предназначен для подключения преобраз-
ователей давления, имеющих соединительный кабель с внут-
ренним капилляром. Корпус применяется со следующими пре-
образователями давления VEGA:
l
VEGAWELL
52 - 4 … 20 mA
l
VEGAWELL
52 - 4 … 20 mA
l
VEGAWELL
52 - 4 … 20 mA/HART Pt 100
l
VEGAWELL
72 - 4 … 20 mA
l
VEGAWELL
72 - 4 … 20 mA/HART
l
VEGAWELL
72 - 4 … 20 mA/HART Pt 100
Соединительный кабель датчика, а также кабель питания
подключаются в VEGABOX 02 посредством винтовых клемм.
Комплект поставки
Компоненты
Область применения
Питание
8
VEGABOX
02
