2 порядок подключения – Инструкция по эксплуатации VEGA VEGABOX 02
Страница 12

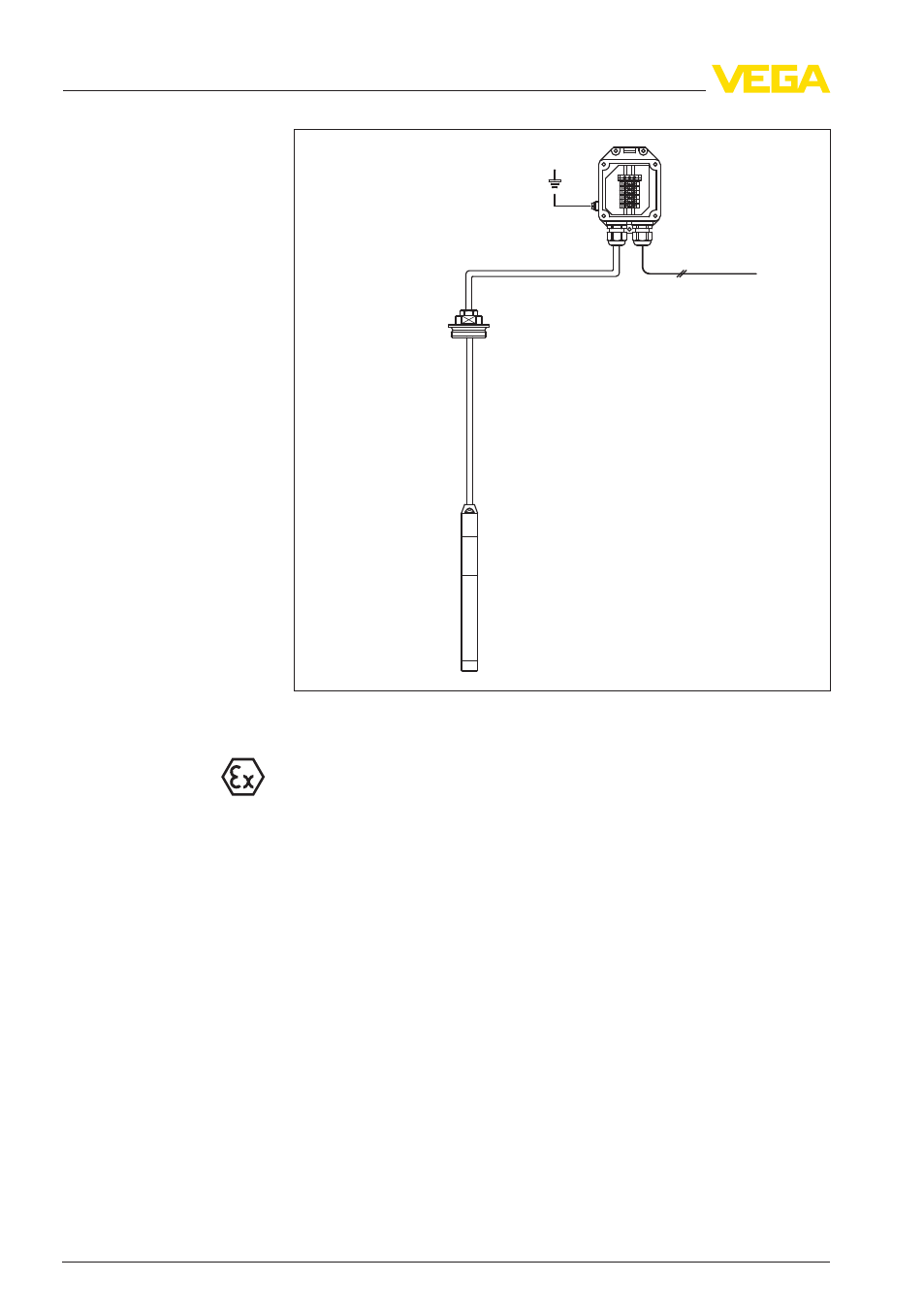

Рис. 2: Подключение VEGABOX 02 к датчику
Для применения во взрывоопасных зонах следует соблюдать
соответствующие нормы монтажа.
При необходимости экранированного кабеля, кабельный экран
следует подключить к потенциалу земли с обеих сторон. В
устройстве VEGABOX 02 экран должен быть подключен непос-
редственно к внутренней клемме заземления. Внешняя клемма
заземления на корпусе должна быть низкоомно соединена с
выравниванием потенциалов.
При вероятности возникновения уравнительных токов, подклю-
чение на стороне формирования сигнала должно осуществляться
через керамический конденсатор (например, 1 nF, 1500 V). Тем
самым подавляются низкочастотные уравнительные токи, но
сохраняется защитный эффект против высокочастотных помех.
Для применения Ex рекомендуется одностороннее заземление
на датчике, см. EN 60079-14.
5
.2
Порядок подключения
Выполнить следующее:
Соединитель-
ный кабель
для Ex-приме-
нений
Экранирование кабеля
и заземление
Экранирование и зазе-
мление для Ex-приме-
нения
12
VEGABOX
02
5 Подключение к источнику питания
32798
-RU
-121023
