3 схема подключения – Инструкция по эксплуатации VEGA VEGABOX 02

Страница 13

Advertising
background image

1

VEGABOX

02 закрепить на несущей рейке или привинтить к

монтажной пластине.

2

Ослабить винты крышки и снять ее.

3

Кабель датчика вставить в VEGABOX 02 через кабельный
ввод.

4

С помощью отвертки ослабить винтовые контакты.

5

Провода вставить в открытые контакты в соответствии со
схемой подключения.

6

С помощью отвертки снова затянуть винтовые контакты.

7

Слегка потянув за провода, проверить надежность их
закрепления в контактах.

8

Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.

9

Подключить питание в соответствии с пп. 3 - 8

10 Завинтить крышку корпуса.

Электрическое подключение выполнено.

5

.3

Схема подключения

1

2

+

1

2

3

4

5

6

1

2

3

4

5

6

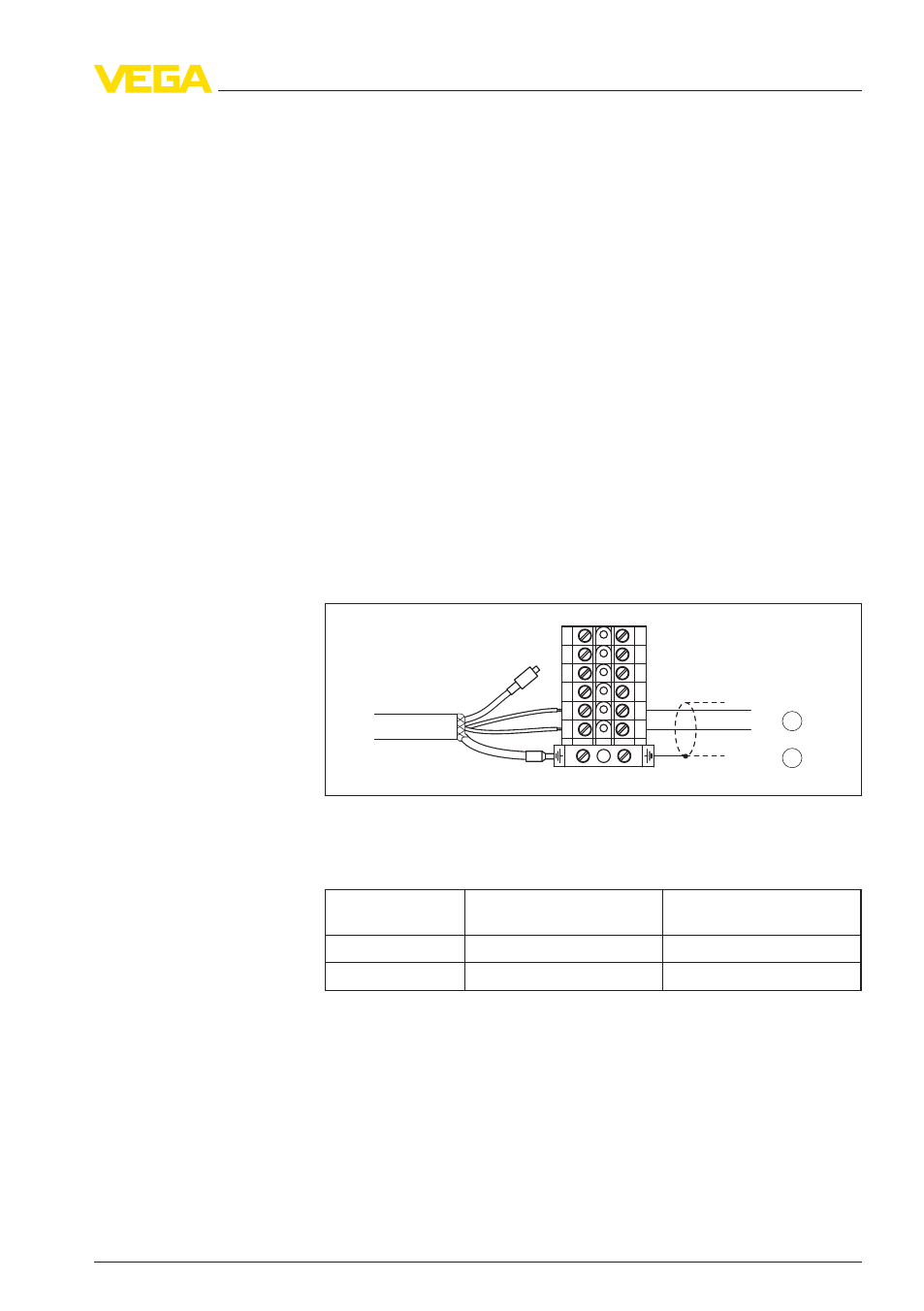

Рис. 3: Схема расположения контактов VEGABOX 02

1

К источнику питания или системе формирования сигнала

2

Экранирование

1

)

Номер провода

Цвет проводов/поляр-
ность

Клеммы VEGABOX 02

1

Коричневый (+)

1

2

Голубой (-)

2

1)

Экран подключить к клемме заземления. Клемму заземления на
внешней стороне корпуса соединить с "землей" в соответствии с
действующими нормами. Обе клеммы гальванически связаны.

VEGAWELL 52 -, 72 - 4 …
20 mA

VEGABOX

02

13
