5 схема подключения – исполнение ip66/ip68, 1bar, 6 фаза включения – Инструкция по эксплуатации VEGA VEGAPULS 67 (≥ 2.0.0 - ≤ 3.8) Profibus PA
Страница 29
I2C
1
1
2

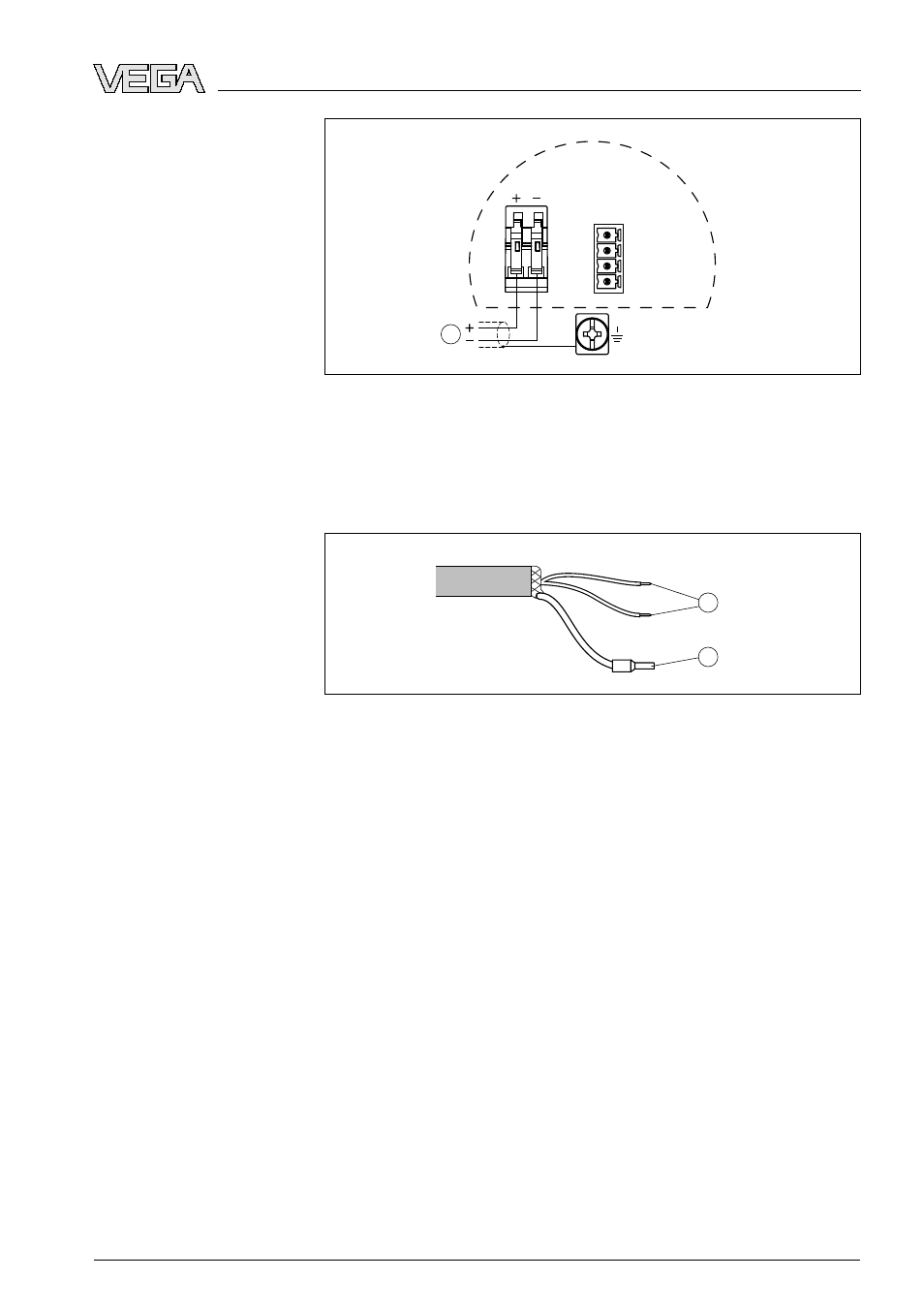

Рис. 24: Схема подключения (двухкамерный корпус)
1
Питание/Выход сигнала
5.5 Схема подключения - исполнение IP 66/
IP 68, 1 bar
+
-
1
2
Рис. 25: Назначение проводов соединительного кабеля
1
Коричневый (+) и голубой (-) - к источнику питания или устройству
формирования сигнала
2
Экранирование
5.6 Фаза включения
После подключения VEGAPULS 67 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора и происходит следующее:
l
Внутренняя проверка электроники
l
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
l
кратковременное обращение байта состояния в значение
неисправности.
Затем отображается текущее измеренное значение и выдается
соответствующий цифровой сигнал.
1)
1)
Значения соответствуют текущему уровню и уже выполненным
установкам, например заводской установке.
Схема подключения
Назначение проводов
соединительного кабе-
ля
Фаза включения
VEGAPULS
67 • Profibus PA
29
5 Подключение к источнику питания
32940
-
RU
-090730
