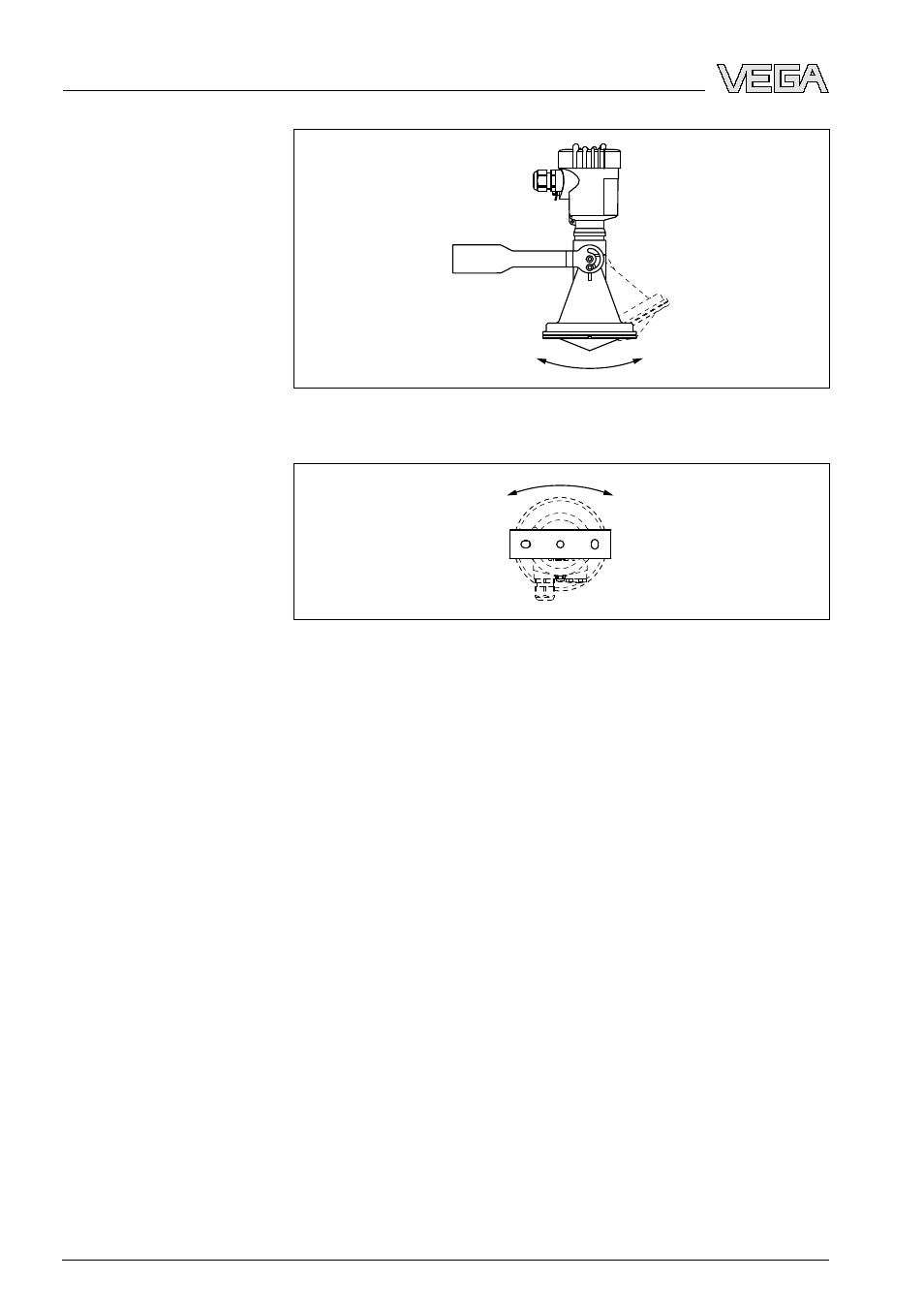

Рис. 6: Установка угла наклона
Рис. 7: Поворот при креплении в середине
Накидной фланец предназначен для монтаджа на фланце DN 80/
ANSI
3", адаптерный фланец - для монтажа на фланцах DN 100/
ANSI
4" и DN 150/ANSI 6"
Чертежи данных вариантов монтажа см. в разделе "Размеры".
Накидной или адап-
терный фланец
16
VEGAPULS
67 • Profibus PA
4 Монтаж
32940
-RU
-090730
