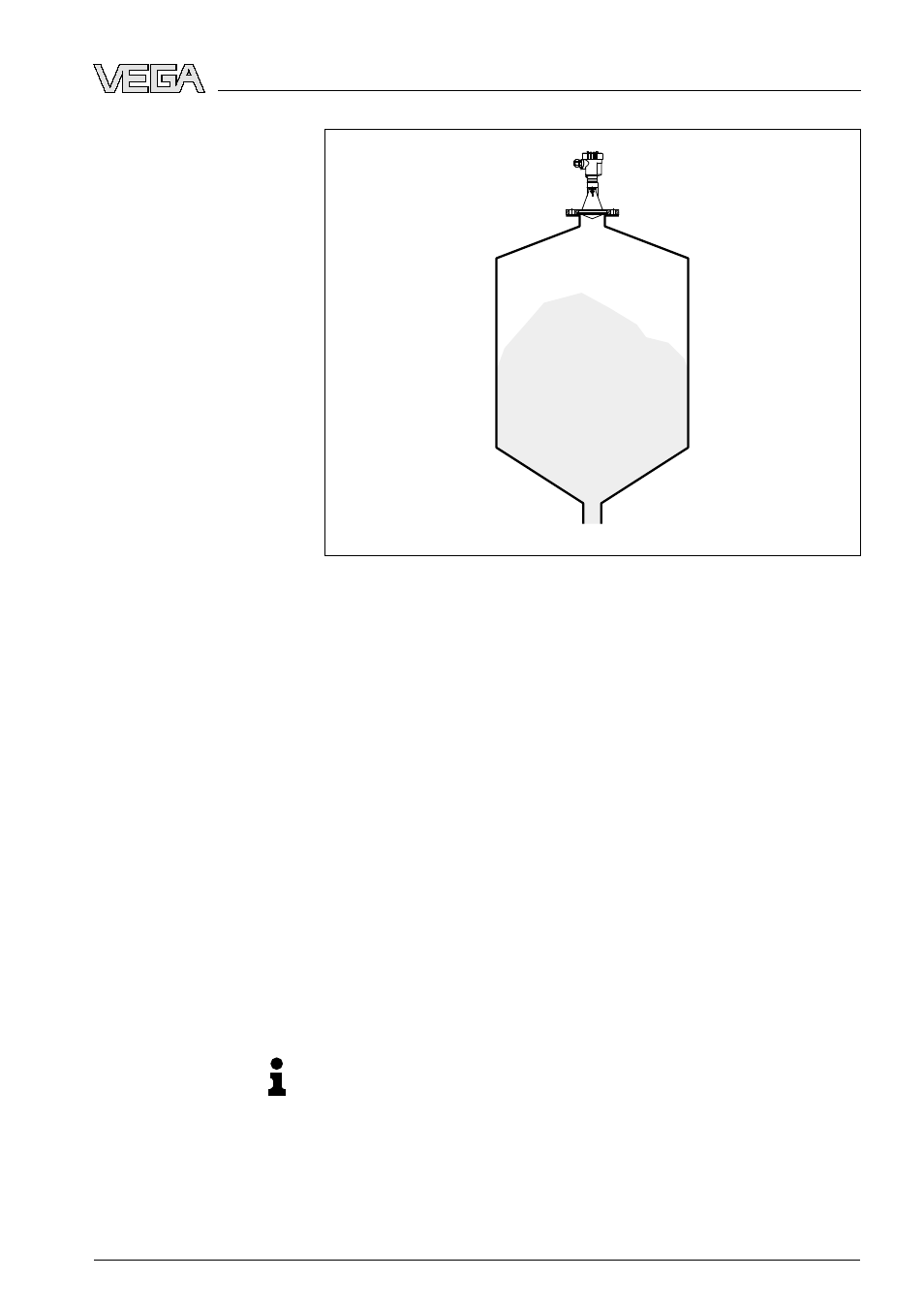

Рис. 8: Фланцевый монтаж радарного датчика
4.3 Рекоментации по монтажу
VEGAPULS 67 следует монтировать на расстоянии не менее
200 мм (7.874 in) от стенки емкости.
Если указанное выше расстояние обеспечить невозможно (осо-
бенно если вероятно накопление осадка продукта на стенке
емкости), то во время настройки необходимо создать память
помех. Рекомендуется повторно создать память помех с уже
накопившимся осадком на стенке емкости.
Для монтажа VEGAPULS 67 на патрубке имеется накидной
фланец DN 80 (ASME 3" или JIS 80), а также адаптерные фланцы.
У приборов с пластиковым, алюминиевым однокамерным или
нержавеющим корпусом накидной фланец можно надеть через
корпус непосредственно при монтаже на месте. Через алюми-
ниевый двухкамерный корпус накидной фланец надеть нельзя,
поэтому данный способ монтажа нужно указывать при заказе
прибора.
Информация:
Для уменьшения ложных отражений от патрубка емкости, высота
патрубка должна быть, по возможности, меньшей, а конец
патрубка - закругленным.
Монтажное положение
Патрубок
