VEGAFLEX 63
L
L L
115 mm (4.53")
69,4 mm
(2.73")
ø 10 mm
(0.39")
ø 20 mm
(0.79")
ø 4 mm
(0.16")
70 mm (2.76")
71,4 mm
(2.81")
1 2
3 4

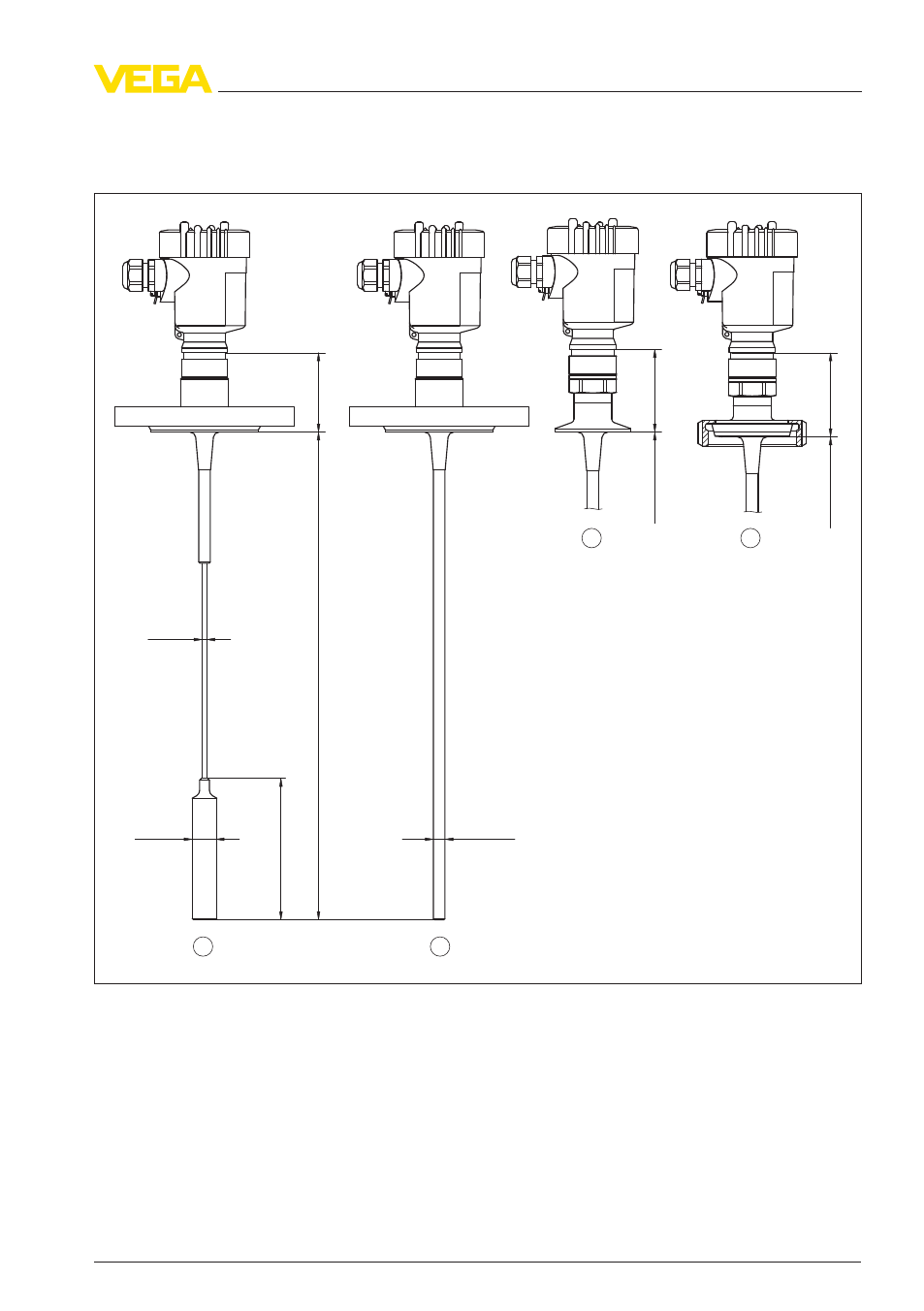

Рис. 35: VEGAFLEX 63 во фланцевом исполнении
L Длина датчика, см. "Технические данные"
1 Исполнение с тросом и фланцевым присоединением
2 Исполнение со стержнем и фланцевым присоединением
3 Tri-Clamp
4 Накидная гайка
VEGAFLEX 63 • 4 … 20 mA/HART - двухпроводный 61
10 Приложение
31841
-
RU
-110221
