I2C
1
1 2

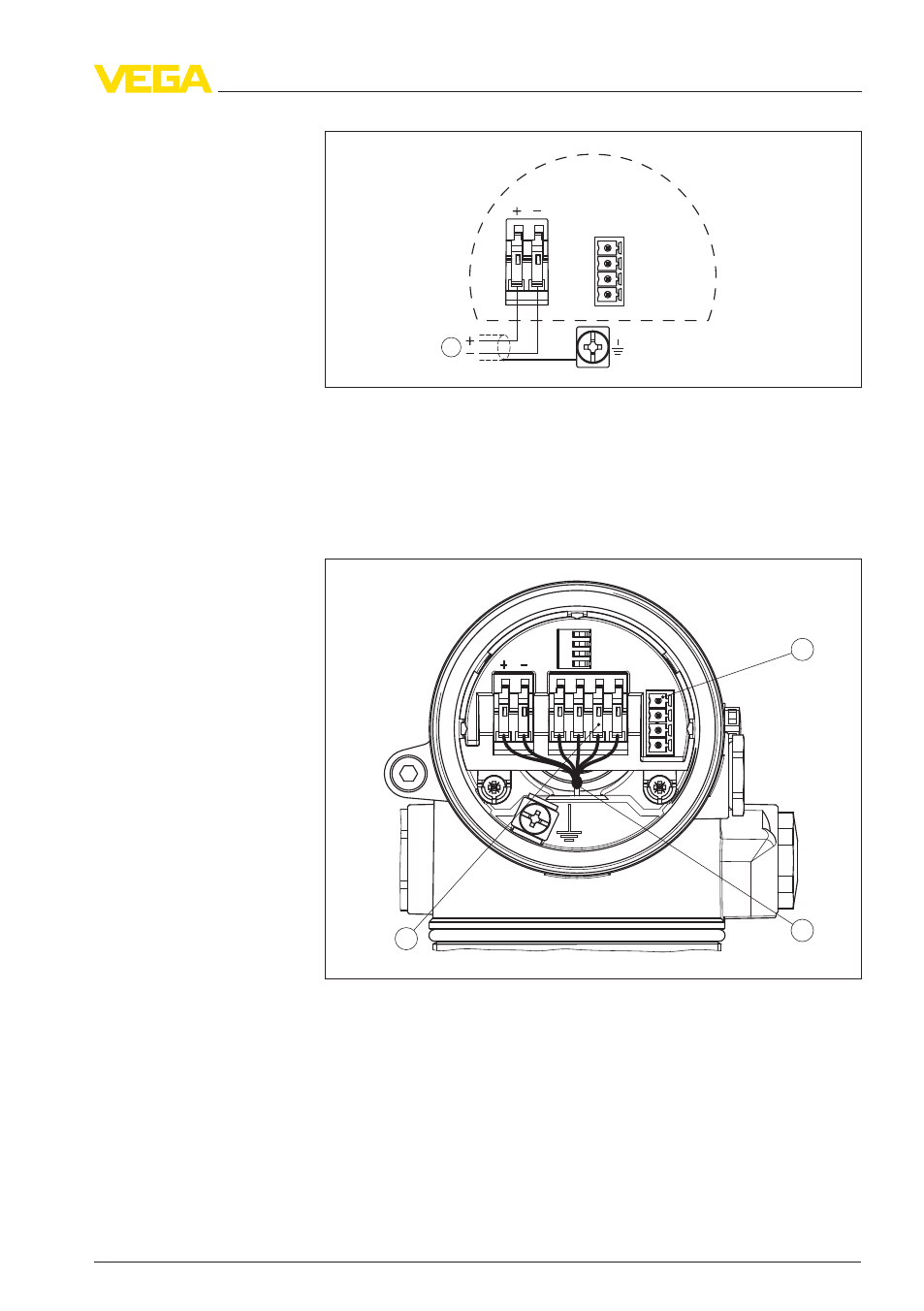

Рис. 12: Схема подключения для двухкамерного корпуса
1 Питание/Выход сигнала
5 .5 Схема подключения для двухкамерного
корпуса Ex d
1
3
2
Display
1 2 5 6 7 8
I²C
Рис. 13: Отсек электроники в двухкамерном корпусе
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Внутренняя соединительная линия к отсеку подключения
3 Контакты для подключения VEGADIS 61
Схема подключения
Отсек электроники
VEGAFLEX 63 • 4 … 20 mA/HART - двухпроводный 21
5 Подключение к источнику питания
