7

Провода вставить в открытые контакты в соответствии со
схемой подключения.

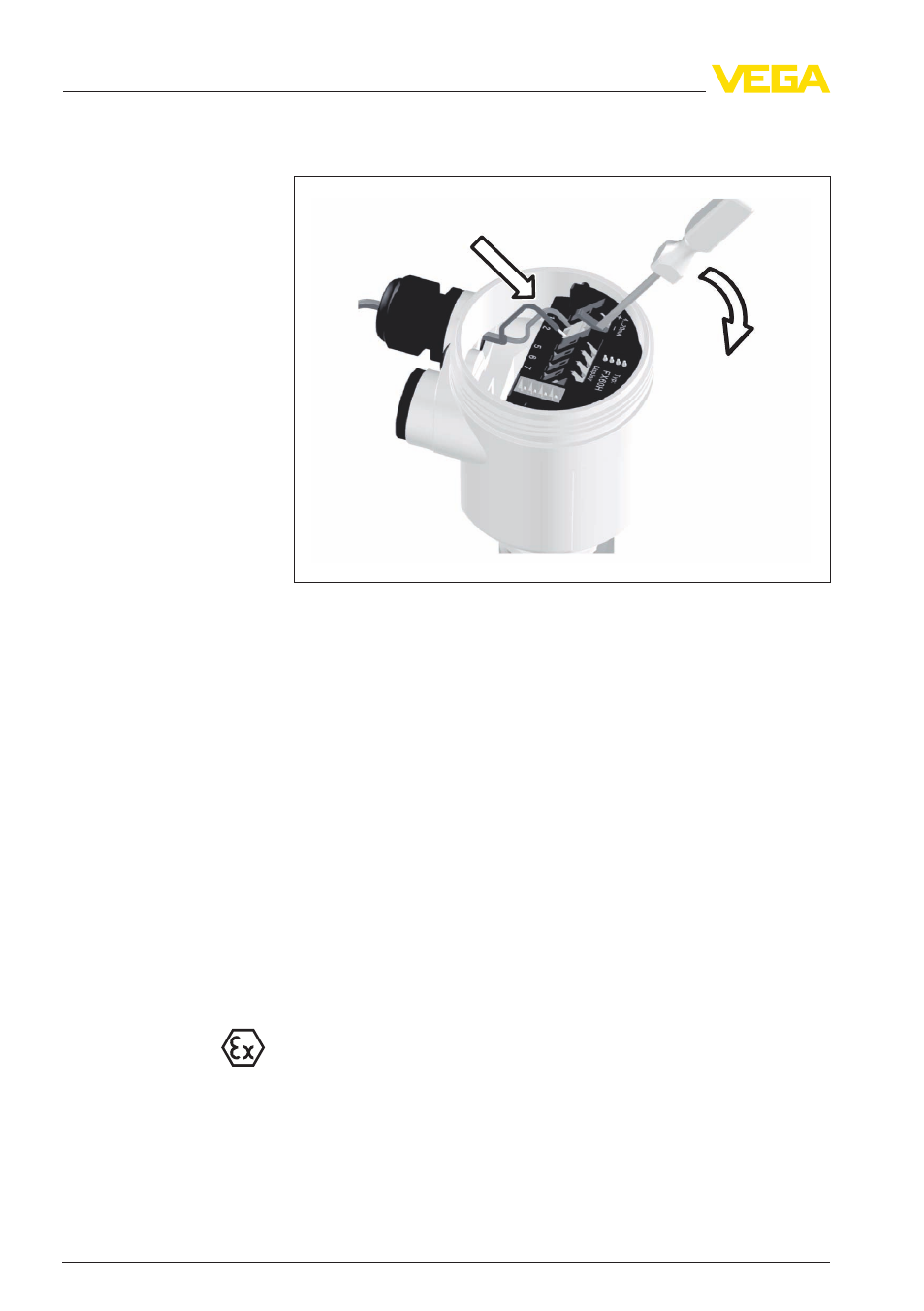

Рис. 7: Подключение к источнику питания: шаги 6 и 7

8

Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.

9

Слегка потянув за провода, проверить надежность их
закрепления в контактах.

10 Экран подключить к внутренней клемме заземления, внеш-

нюю клемму заземления соединить с выравниванием потен-
циалов.

11 Туго затянуть гайку кабельного ввода. Уплотнительное

кольцо должно полностью облегать кабель.

12 Завинтить крышку корпуса.

Электрическое подключение выполнено.

5

.3

Схема подключения (однокамерный
корпус)

Рисунки ниже действительны для исполнения без взрывозащиты,
а также для искробезопасного исполнения (E

x ia).

18

VEGAFLEX

63 • 4 … 20

mA/HART - двухпроводный

5 Подключение к источнику питания

31841

-RU

-110221
