10 Приложение
PLICSRADIO T61 • Беспроводное передающее устройство (одноканальное)
32865-R
U-130320
Развязка электрических цепей
Безопасная развязка по VDE 0106, ч. 1 между питанием и входом
Ʋ Опорное напряжение
253 V (50 V при блоке питания 24 V)
Ʋ Прочность изоляции
3,75 kV (1,5 kV при исполнении блока питания 24 V)
Разрешения радиосвязи
Разрешения радиосвязи
Ʋ Стандартное исполнение
FCC ID: OUR-24xSTREAM
Ʋ Исполнение с повышенной дально-
стью связи
FCC ID: OUR-9xSTREAM
IC (Industry Canada)
Ʋ Стандартное исполнение
4214A 12008
Ʋ Исполнение с повышенной дально-
стью связи
4214A-9xSTREAM
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь
отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com
через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".
10.2 Размеры
Корпус электроники
1
2
138 mm (5.43"
)
~ 69 mm
(2.72")
~ 88 mm
(3.47")
ø 77 mm
(3.03")
~ 116 mm (4.57")
~ 87 mm (3.43")
ø 84 mm (3.31")
M20x1,5/
½ NPT
M20x1,5/
½ NPT
M20x1,5/
½ NPT

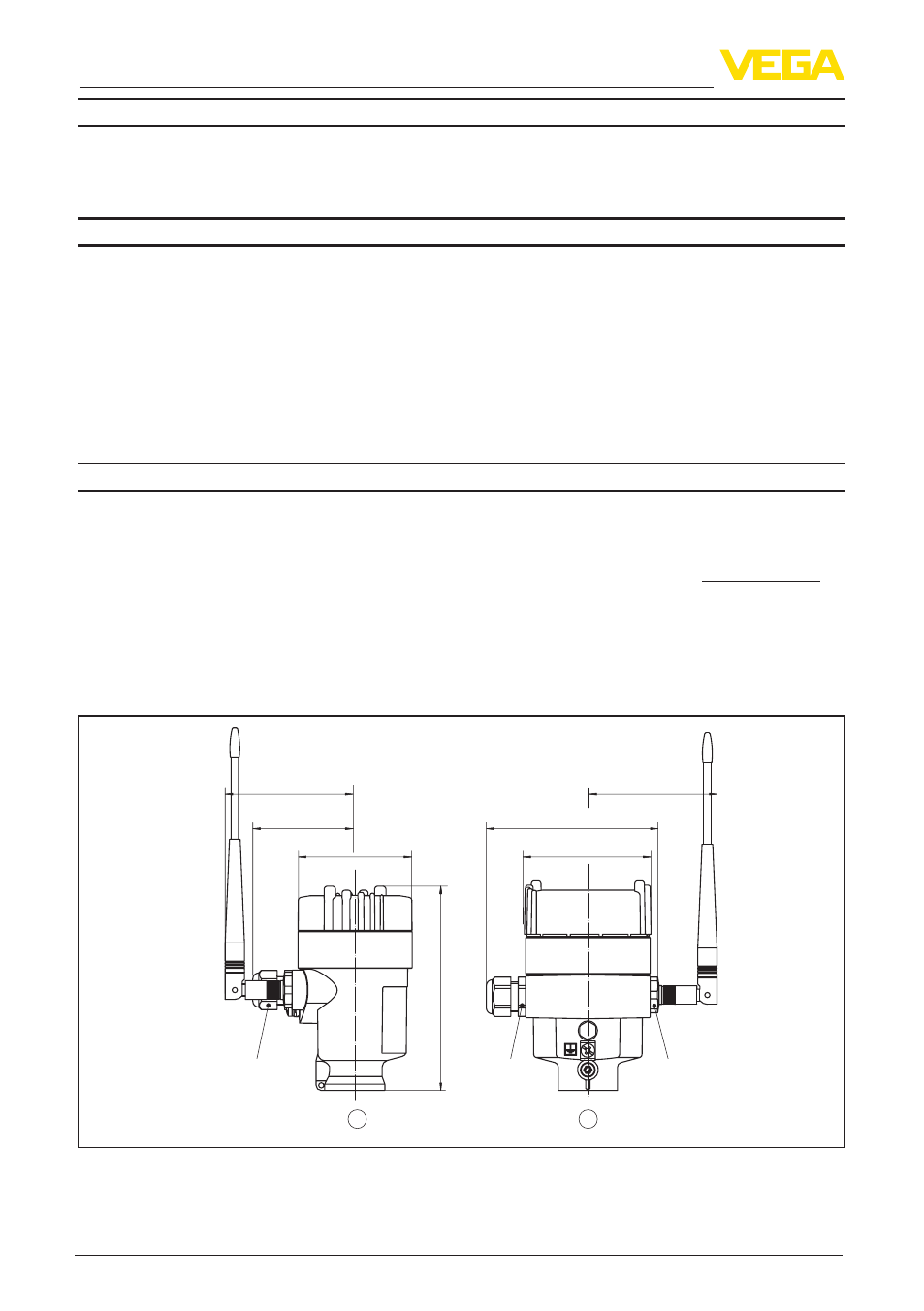

Рис. 15: Корпус с электроникой: с установленным модулем PLICSCOM пластиковый корпус выше на 11 мм
(0.43 in), а алюминиевый - на 9 мм (0.35 in)
1 Пластиковый корпус
2 Алюминиевый корпус
