Инструкция по эксплуатации VEGA PLICSRADIO T61 Wireless emitting unit
Страница 26
26
6 Начальная установка с помощью модуля индикации и настройки
PLICSRADIO T61 • Беспроводное передающее устройство (одноканальное)
32865-R
U-130320

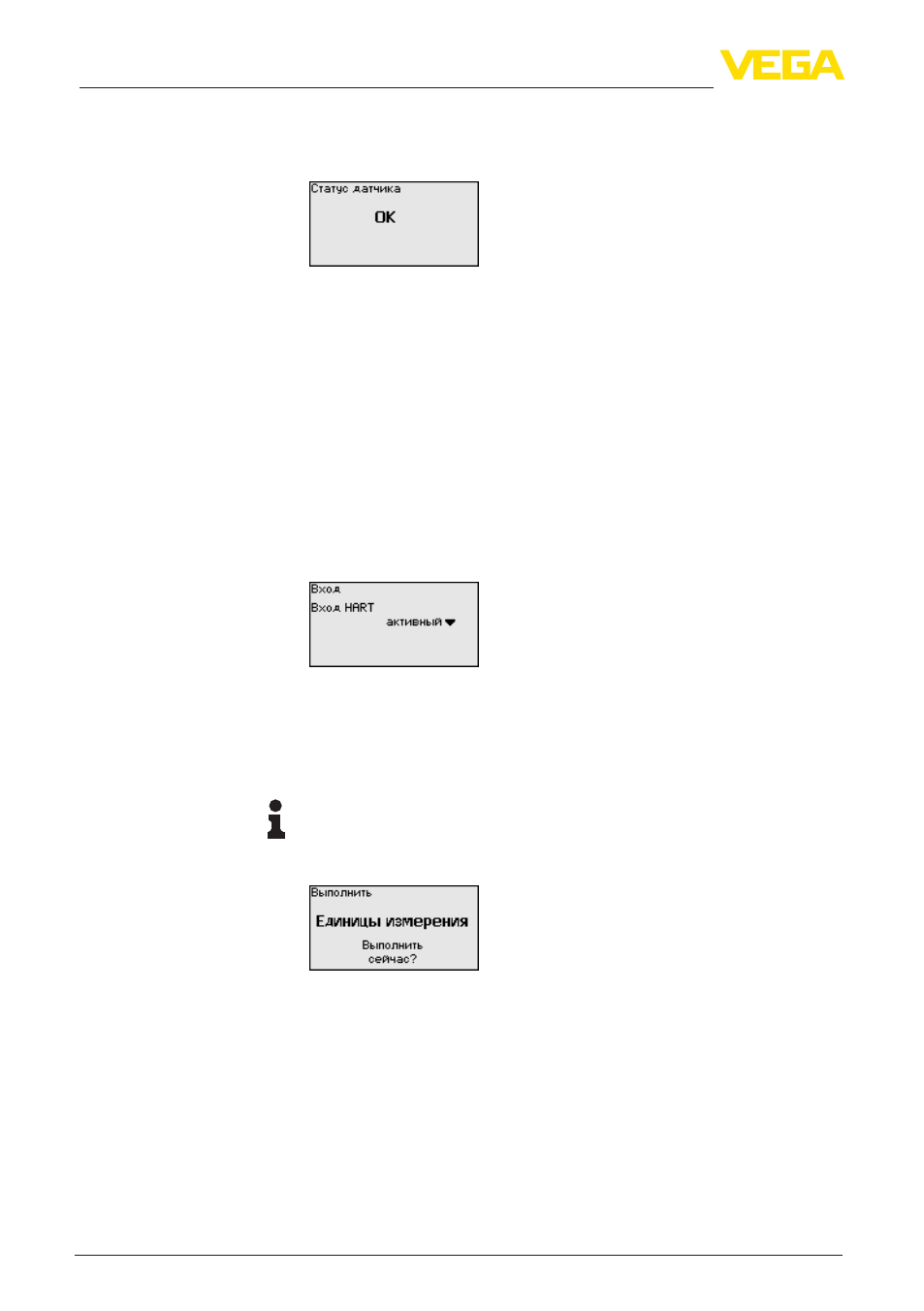

Если устройство выдает сообщение об ошибке, то
дополнительную информацию можно получить через меню
"Диагностика - Статус устройства".
Сервисное меню включает следующие опции:
•
Конфигурация входа HART (активный/пассивный)
•
Назначение устройства
•
Сброс
•
Переключение языка дисплея
•
PIN для блокировки меню
В данном меню можно определить режим работы входа HART:
•
активный (для подключения двухпроводных устройств без
собственного источника питания),
•
пассивный (для подключения четырехпроводных устройств с
отдельным источником питания, не доступен для исполнения
Ex).
→
С помощью соответствующих клавиш ввести желаемое
значение параметра и подтвердить нажатием [OK].
При сбросе до заводской установки значения всех параметров,
в том числе языка дисплея, будут установлены по умолчанию.
Примечание:
При этом будет также восстановлена заводская установка
радиопараметров, поэтому беспроводная связь может
разорваться.
Через меню "Инфо" можно получить следующую информацию:
•
Тип устройства и серийный номер
•
Дата заводской установки и версия ПО
•
Дата последнего изменения через ПК
•
Особенности PLICSRADIO T61
Дополнительные возможности настройки и диагностики
доступны при использовании работающего в среде Windows
программного обеспечения PACTware и соответствующего
DTM. Подключение к компьютеру осуществляется с помощью
Диагностика
Сервис
Сервис - Вход
Сервис - Сброс
Инфо
Дополнительные воз-
можности настройки
