5 Подключение к источнику питания
PLICSRADIO T61 • Беспроводное передающее устройство (одноканальное)
32865-R
U-130320
1 2
1 2
3

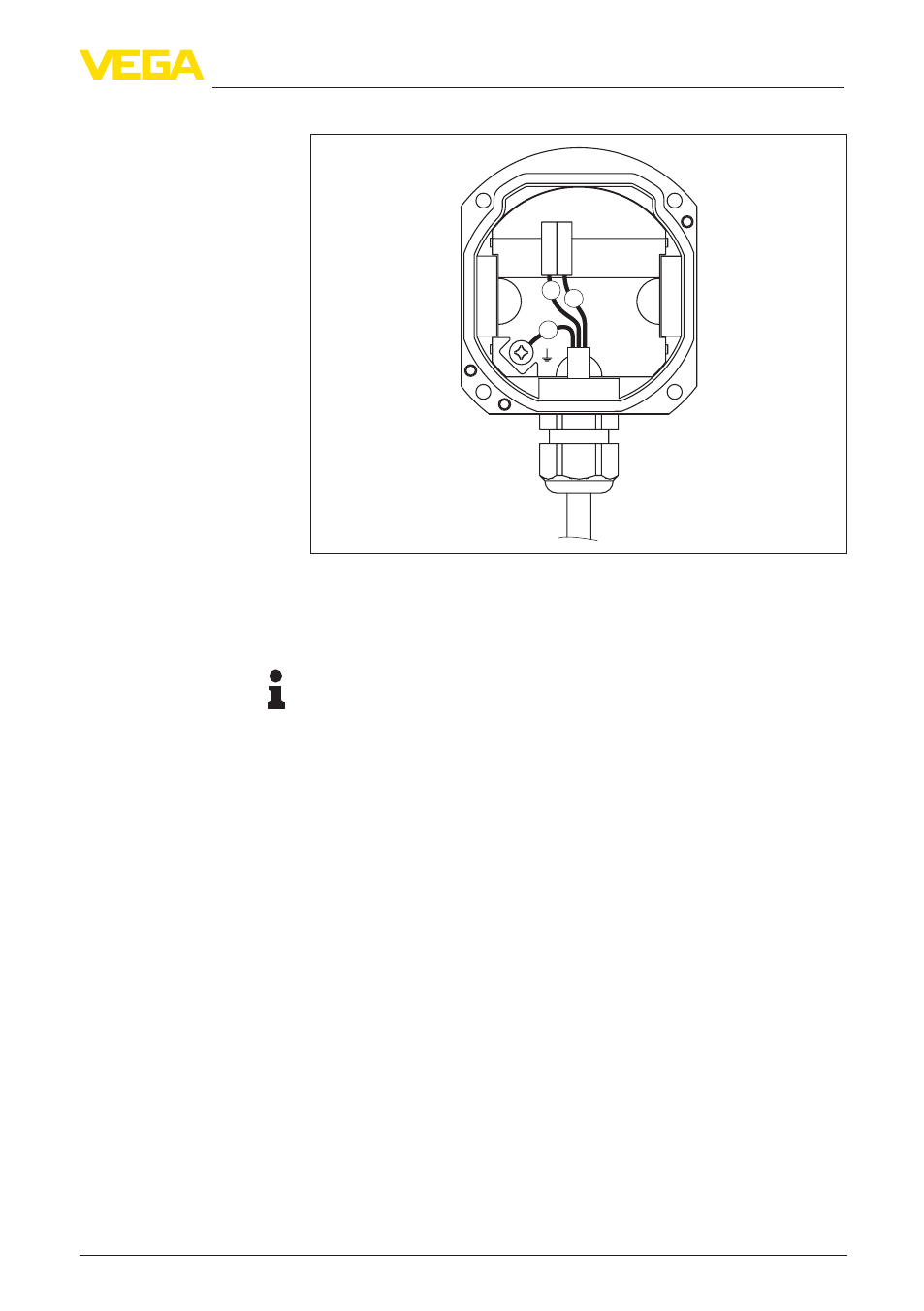

Рис. 10: Подключение датчика в цоколе выносного корпуса
1 +
2 -
3 Заземление
Информация:
Подключать можно двухпроводные и четырехпроводные
датчики. Переключение между активным (стандартная
установка) и пассивным режимом входа данных измерения
выполняется через меню. Расположение контактов одинаковое
для обоих режимов.
•
В активном режиме PLICSRADIO T61 является источником
питания для подключенного датчика. Данный режим
предназначен для подключения датчиков без отдельного
источника питания (датчиков в двухпроводном исполнении).
•
В пассивном режиме осуществляется только передача
сигнала, а питание датчику не подается. Данный режим
предназначен для датчиков с собственным отдельным
источником питания (датчиков в четырехпроводном
исполнении). По условиям взрывозащищенности у устройства
PLICSRADIO T61 в исполнении Ex пассивного режима нет.
Схема подключения
датчика в цоколе кор-
пуса
