8 Обслуживание и устранение неисправностей
VEGACAL 67 • 4 … 20 mA/HART - двухпроводный
31758-R
U-131015
Ошибка
Причина
Устранение
Сигнал
4 … 20 mA отсут-
ствует
Неправильное
подключение
Проверить подключение соглас-
но п. "Порядок подключения" и, при
необходимости, исправить в соот-
ветствии с п. "Схема подключения"
Нет питания
Проверить целостность кабелей
и, при необходимости, отремонти-
ровать
Слишком
высокое со-
противление
нагрузки
Проверить и, при необходимости,
отрегулировать
Токовый сигнал
выше 22 mA или
ниже 3,6 mA
Короткое замы-
кание внутри
зонда, напри-
мер, из-за влаги
в корпусе
Удалить блок электроники из из-
мерительного зонда. Проверить
сопротивление между контактами.
См. следующие указания.
Дефектный блок
электроники
Заменить устройство или отпра-
вить его на ремонт
Удалить блок электроники из измерительного зонда. Проверить
сопротивление между контактами.
Между контактами не должно быть высокоомного соединения.
Если соединение имеется, заменить устройство или отправить
его на ремонт.
1 2
3

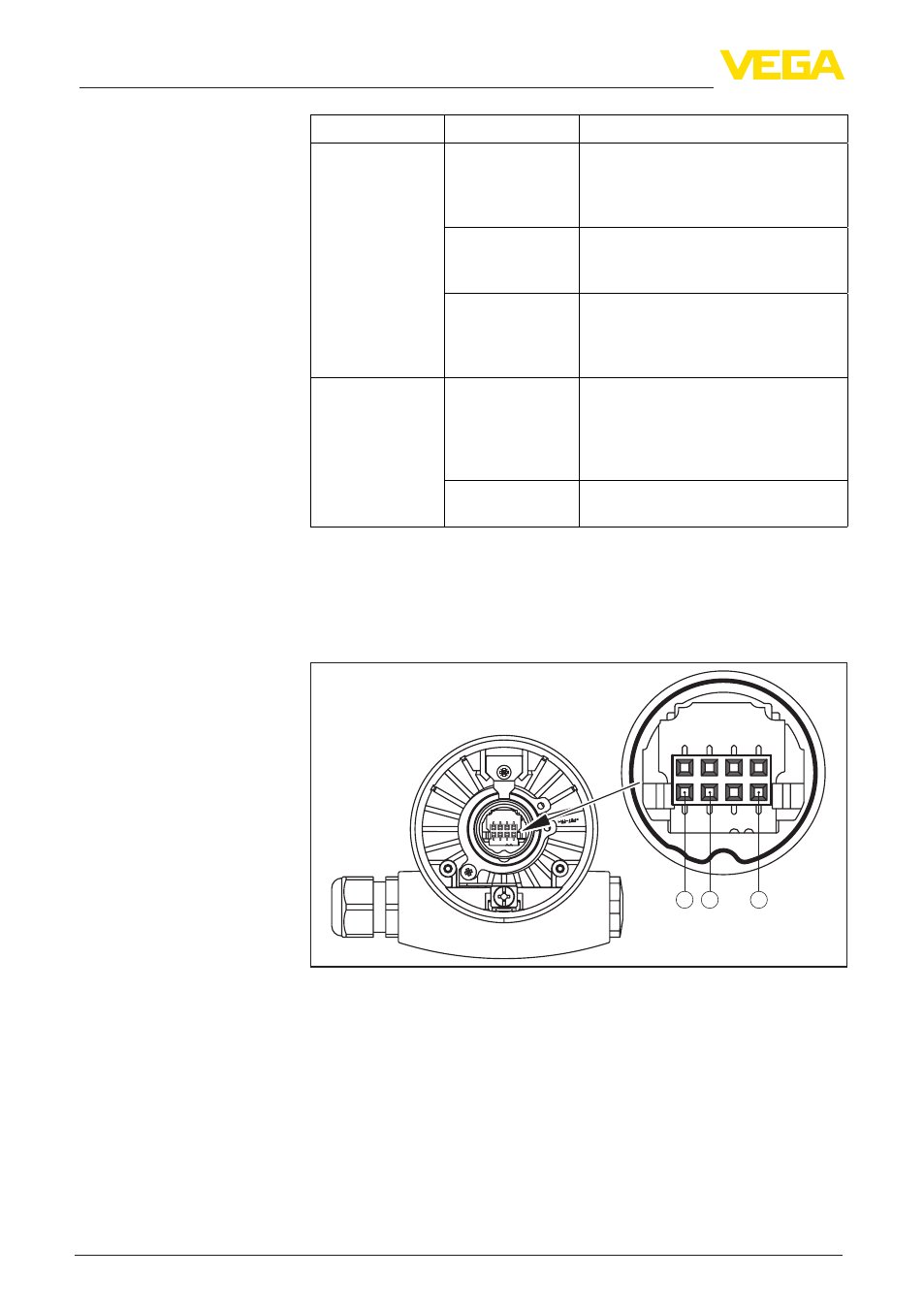

Рис. 20: Проверка сопротивления внутри измерительного зонда
1 Экранирование
2 Измерительный зонд
3 Потенциал "земли"
Проверка сопротивле-
ния внутри измеритель-
ного зонда
